Трансформатор-выпрямитель обеспечивает постоянное напряжение 28,5 вольт (номинальное) для обеспечения необходимой энергии для самолетов с 28-вольтовым постоянным напряжением. Напряжение постоянного тока поступает от источника 400 Гц (поставляется другими производителями), который подключается к входу трансформаторно-выпрямительного блока. Массивный 12-импульсный кремниевый выпрямитель/теплоотвод со сложным управляемым понижающим трансформатором обеспечивает плавное постоянное напряжение для нагрузки. Четыре высоконадежных вентилятора обеспечивают эффективное принудительное охлаждение всех компонентов трансформаторно-выпрямительного блока.

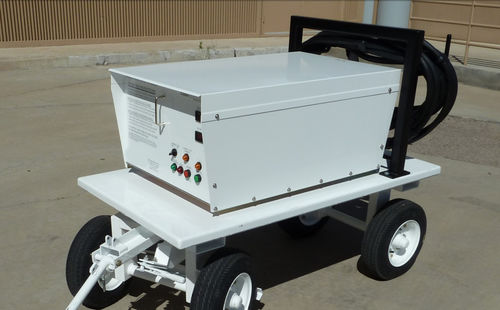

Трансформатор-выпрямитель может быть подключен к внешнему источнику 400 Гц через стандартную авиационную розетку, установленную на задней панели трансформатора-выпрямителя, или, в качестве альтернативы, через жесткое проводное кабельное соединение вместо розетки. Трансформатор-выпрямитель может быть установлен на переносном генераторе, переносной тележке или на пассажирском перегрузочном мостике. Низкий профиль трансформатора-выпрямителя позволяет установить его на нижней стороне кабины пассажирского моста рядом с преобразователем точки использования без заземления
Номинальное напряжение постоянного тока на выходе 28,5 вольт, в соответствии с напряжением MIL-STD-704E
пределы
Панель управления с цифровым вольтметром, цифровым амперметром, кнопками включения/выключения выхода
Кнопки, индикатор включения выхода, входной индикатор 400 Гц, ограничение тока (плавный пуск), регулировка ограничения тока (плавный пуск), ограничение тока (плавный пуск)
Регулировка, Индикатор отключения ограничения тока, Ограничение тока ВКЛ/ВЫКЛ
Управление
Четыре вентилятора в высокоэффективной конфигурации push-pull
Защита от перегрева Самосбрасывающиеся термовыключатели на выпрямителе
радиаторы
Выходные шины на задней панели блока, медь с покрытием и болтовыми соединениями
Погодостойкая конструкция
Порошковая окраска в белый глянцевый цвет или зеленый цвет PAGE
---
