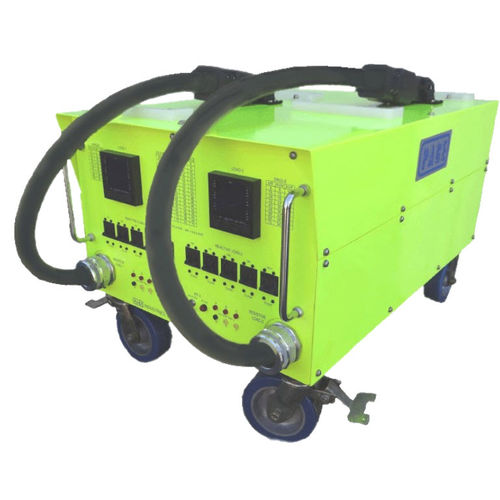

Блок реактивной нагрузки PAGE PLB-108 портативен и предназначен для использования в испытаниях 400 Гц сервисных точек, требующих индуктивной нагрузки для моделирования нагрузки самолета. При использовании с банками резистивных нагрузок результирующий выход можно настроить на запаздывание коэффициента мощности 0,8, как указано в MIL-STD-704F. Блок реактивной нагрузки PLB-108 способен одновременно загружать две точки обслуживания до максимальной мощности 90 кВА каждая и имеет девять установок до 108 кВАр. Реактивный блок может быть сконфигурирован таким образом, что один выход может быть протестирован при 200% номинальной нагрузки.
Банк реактивной нагрузки PAGE оснащен цифровыми дисплеями. Многофункциональные измерительные приборы контролируют несколько параметров, включая фазовый ток и напряжение (от линии к нейтрали). Инструментарий прост и понятен, что сводит к минимуму вероятность ошибок оператора. Точность прибора составляет ±2%. Тестовые разъемы предназначены для использования с дополнительным цифровым измерительным прибором для контроля фазового напряжения E&F, входящего в комплект поставки каждого выхода. Верхняя часть PLB-108 предназначена для поддержки двух блоков резистивных нагрузок (модель Декал ALB-100D) в ступенчатой конфигурации, обеспечивающей достаточный поток воздуха к каждому из них. Оба выхода могут быть загружены одновременно для моделирования полного двойного подключения 90 кВА профиля нагрузки самолета
---
