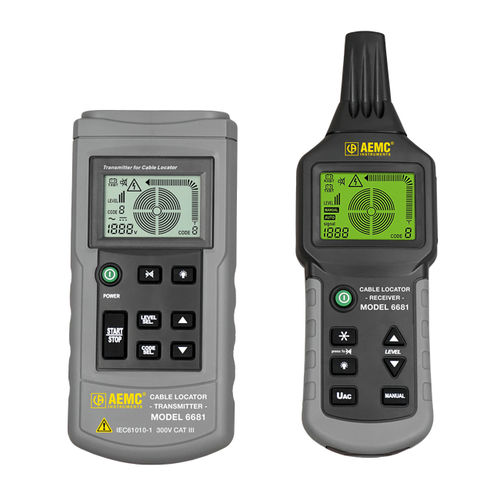

Кабельный локатор AEMC модели 6681 обнаруживает зарытые (в земле или в стенах) телекоммуникационные, силовые и другие кабели, а также металлические трубы при проведении работ по модификации или техническому обслуживанию установок категории III (или ниже) при напряжении 300 В (или менее) относительно земли. Система позволяет находить обрывы, короткие замыкания, прокладывать кабели и находить предохранители или автоматические выключатели. Прибор представляет собой портативную систему, включающую передатчик, приемник и аксессуары. Передатчик и приемник оснащены большим ЖК-дисплеем с подсветкой и крупными кнопками.
Передатчик подает модулированный переменный ток на определяемую цепь, в результате чего создается пропорциональное переменное электрическое поле. Передатчик также является вольтметром переменного/постоянного тока; отображение измеряемого напряжения сопровождается символом, предупреждающим о наличии напряжения. Кроме того, передатчик имеет функцию самотестирования, свидетельствующую о хорошей передаче данных между передатчиком и приемником. Как передатчик, так и приемник оснащены фонариком, который помогает оператору при работе в темных неосвещенных помещениях.
Приемник оснащен чувствительным датчиком, генерирующим сигнал, пропорциональный величине обнаруженного электрического поля. Изменения этого сигнала после декодирования, обработки и формирования позволяют определить местоположение подземных кабелей и труб, а также обнаружить в них повреждения. Кроме того, в приемник встроен зуммер, изменяющий высоту тона в зависимости от силы обнаруженного сигнала.
---
