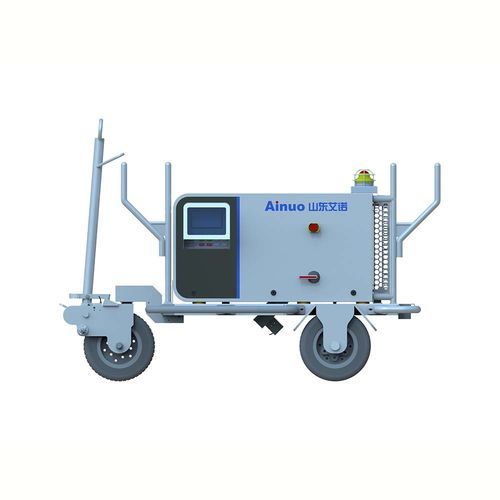

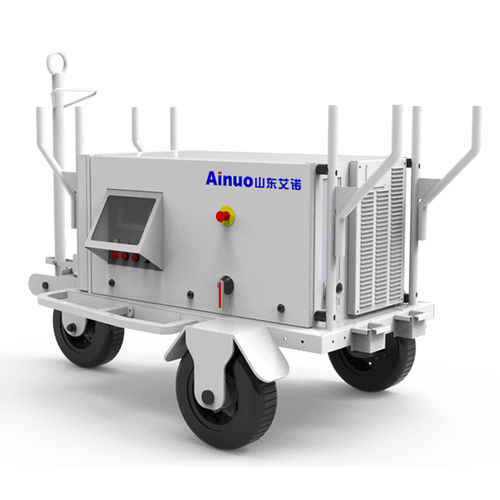

Электрический пусковой агрегат AN17(F) series

фиксированныймобильныйна прицепе

Обзор продукта
Серия AN17(F) — наземный твердотельный источник питания для авиации, обеспечивающий стабильное качественное 400 Гц промежуточной частоты питание для гражданских и военных самолётов при обслуживании на земле, запуске двигателей и ремонте бортового оборудования. Устройство использует чисто цифровое управление на базе высокопроизводительных FPGA‑процессоров и новую 12‑импульсную топологию выпрямителя, обеспечивая низкие гармоники, быструю реакцию, высокий коэффициент мощности и КПД, минимальное влияние на сеть и высокую надёжность. Соответствует требованиям для наружной установки: степень защиты IP55, диапазон рабочих температур -40 °C до +60 °C. По сравнению с предыдущим поколением объём уменьшен примерно на 30 %, что обеспечивает более высокую плотность мощности. Имеются несколько патентов на изобретения.

Особенности продукта

• Высокая способность к перегрузке: выдерживает 4× номинальной мощности в течение 1 с.
• Высокое качество формы сигнала: содержание гармоник <2 %.
• Функция блокировки питания для безопасной подачи питания на самолёт.
• Функция «чёрного ящика» для упрощённого обслуживания и записи отказов.
• Диапазон температур эксплуатации: -40 °C до +60 °C; степень защиты: IP55 (подходит для наружной установки).
• Компактные габариты, высокая плотность мощности, сниженный вес, высокий КПД и низкий уровень шума.
• Множественные конфигурации: вертикальная, прицепная, мостовая интегрированная конструкция; высокая модульность и надёжность.
• Новая 12‑импульсная топология выпрямителя: искажения входного тока <5 %, коэффициент мощности входа >0,96.
• Автоматическая компенсация падения напряжения для обеспечения точного напряжения на самолёте.

Область применения
Отдельные блоки серии AN17 поддерживают параллельное расширение для формирования централизованных систем высокой ёмкости в сочетании с распределительными шкафами, компенсаторами падения напряжения и аксессуарами. Типичные места применения: ремонтные ангары и военные перроны с несколькими стоящими самолётами: блоки параллелятся через распределительные шкафы для питания нескольких посадочных позиций, на каждую линию можно устанавливать компенсаторы падения напряжения для автоматической компенсации кабельного падения. Система автоматически определяет мастер/слейв по последовательности включения питания; первый включённый блок становится мастером. Интеллектуальная конфигурация автоматически запускает/останавливает блоки в зависимости от величины нагрузки или количества самолётов. В случае отказа блока система может автоматически отключить и изолировать неисправный блок от параллельной системы, не влияя на нормальную работу остальных частей.

Характеристики / технические данные

• Модель: AN17(F) Series
• Выходная частота: 400 Hz (промежуточная частота)
• Управление: чисто цифровое управление с использованием высокопроизводительных FPGA‑процессоров
• Топология выпрямителя: 12‑импульсный выпрямитель
• Способность к перегрузке: 4× номинальной мощности в течение 1 с
• Содержание гармоник на выходе: <2 %
• Искажение входного тока: <5 %
• Коэффициент мощности входа: >0,96
• Автоматические функции: блокировка питания, автоматическая компенсация падения напряжения, автоматическая идентификация мастер/слейв, интеллектуальный запуск/останов
• Диапазон рабочих температур: -40 °C до +60 °C
• Степень защиты: IP55
• Конструкция: высокая модульность; варианты вертикальная / прицепная / мостовая интегрированная; поддержка параллельного расширения и централизованных систем большой ёмкости
• Улучшение объёма: примерно на 30 % меньше по сравнению с предыдущим поколением (более высокая плотность мощности)
• Обслуживание: логирование «чёрного ящика» и несколько патентов на изобретения для обеспечения конструкции и надёжности
