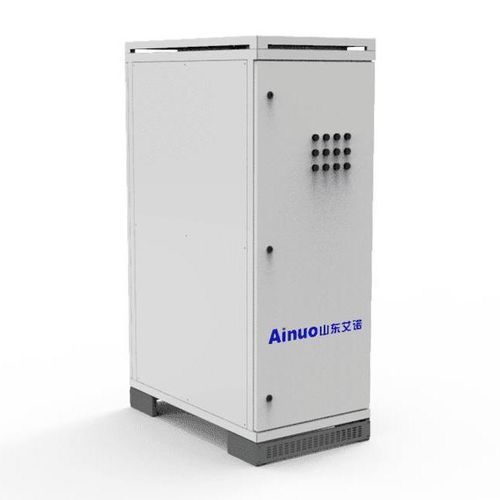

Компенсатор падения напряжения для летательного аппарата AN17DP(F)

400 Гц

Обзор продукта
Параллельный шкаф 400Hz серии AN17DP(F) предназначен для централизованного распределения 400Hz мощности в системах наземного энергоснабжения. При параллельном подключении нескольких наземных источников питания этот шкаф объединяет выходы и совместно с компенсаторами падения напряжения распределяет синхронизированное 400Hz питание на несколько стоянок воздушных судов. Применяется в централизованных установках: ангарах техобслуживания, у гейтов и на перронах.

Особенности продукта

• Поддержка централизованных систем питания с максимальной мощностью до 540 kVA.
• Встроенный параллельный дроссель уменьшает циркуляционные токи при параллелировании и снижает внутренние потери.
• Степень защиты IP55, пригоден для наружной установки на перронах и рампах.
• Параллельный шкаф и компенсатор падения напряжения имеют единые внешние габариты для стандартизированного производства и единообразной компоновки при установке.
• Гибкое расширение выходных каналов в сочетании с компенсатором падения напряжения позволяет распределять питание на любое необходимое число выходов.

Область применения
Используется в зонах концентрации воздушных судов: гейт- и удалённые стоянки, ангары техобслуживания и перроны аэропортов, для организации централизованного распределения 400Hz питания при наземных работах.

Технические характеристики

• Модель: AN17DP-300(F)
• Количество силовых блоков: 1 - 3
• Номинальная мощность: 3×180KVA
• Система распределения: Трёхфазная, четырёхпроводная
• Номинальное напряжение: 3×115/200V
• Номинальный ток: 3×1560A
• Частота: 400Hz ±10Hz
• Расширение выходов: Произвольное расширение путей
• КПД: ≥99%
• Степень защиты: IP55
• Условия окружающей среды: -40℃ ~ +60℃
• Относительная влажность: 10~100% (без конденсации)
• MTBF: 100 000 часов
• MTTR: ≤20min
• Габариты W*H*D (мм): 600*1700*1030
• Масса (кг): 150
