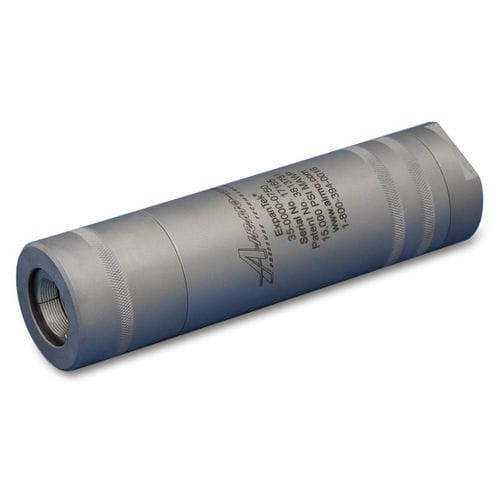

Гидравлический расширитель труб 35

для авиационной промышленности

Запатентованный инструмент для расширения труб серии ExpanTek® Model 35 - это прецизионный инструмент, обеспечивающий универсальность применения в системах гидрорасширения. Инструмент предназначен для расширения труб под высоким давлением. Использование этого уникального инструмента вместе с источником высокого давления, таким как гидравлический источник питания ExpanTek® Model HPS, позволит быстро расширить трубы для змеевиков котлов, холодильных установок и трубных узлов. Инструмент серии Model 35 представляет собой защелкивающуюся муфту, подходящую для гидрорасширения труб со стандартными допусками на наружный диаметр и максимальным рабочим давлением до 15 000 фунтов на кв. дюйм (1034 бар). Для гидрорасширения трубки присоедините инструмент серии Model 35 с дополнительными клапанами автоматического стравливания воздуха NuQuip® к одному концу трубки. Прикрепите второй инструмент серии Модель 35 к напорному трубопроводу и наденьте его на оставшийся конец. Плотно прижмите оба инструмента к внутреннему упору. Когда давление в сервисной линии достигает 50 фунтов на квадратный дюйм (3,45 бар), цанги активируются для надежного захвата. Продолжайте нагнетать давление в трубку до достижения давления расширения. Соблюдайте осторожность, чтобы не превысить максимальное давление инструмента. После расширения трубки и снижения давления в рабочей линии до 0 фунтов/бар цанги автоматически разжимаются, что позволяет быстро извлечь инструмент из детали. Инструмент серии Model 35 может работать со стандартными и метрическими трубами и фитингами размером от 0,24 до 1,00 дюйма. (от 6,0 мм до 25,4 мм) в диаметре. Максимальное давление: - Рабочее давление до 15 000 psi (1 034 бар) Диапазон наружных диаметров трубок: - от 0,24 до 1,00 дюйма. OD (от 6,0 мм до 25,4 мм наружный диаметр) Температура: - от 32° F до 120° F (от 0° C до 49° C) Службы: - Вода, масло и другие жидкости по запросу Цанговый захват: - на трубке OD
