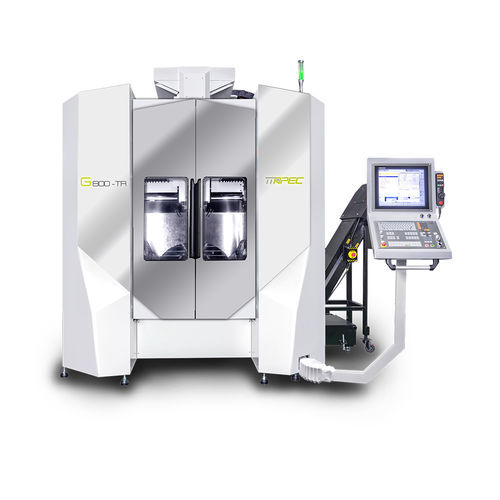

Обрабатывающий центр 5 осей G800 series

вертикальныйс рамойдля авиационно-космической промышленности

-Подходит для обработки аэрокосмических двигателей -Скорость траверсы может достигать 48 м/мин -П-образная рама высокой жесткости Привод трех осей осуществляется через центр тяжести (DCG) Приводные центры всех трех осей находятся в этих центрах тяжести, что значительно улучшает динамическую стабильность конструкции. Компактный поворотный стол с цапфой Перемещение по осям X/Y/Z и вращение стола осуществляются по отдельности, что обеспечивает отсутствие влияния инерции на 3 оси. Совершенная конструкция с сервоприводом обеспечивает превосходную стабильность обработки. П-образная рамная конструкция высокой жесткости Седло и колонна образуют замкнутую структуру. Высокая жесткость станков позволяет эффективно снизить вибрацию, повысить стабильность обработки и точность обработки. Двигатель с прямым приводом непосредственно управляет поворотным столом для обеспечения высокоточной обработки. Оси A / C приводятся в движение двигателями с прямым приводом. Мощность может быть полностью передана и обеспечивает возможность высокоточной обработки. Ось A - градус - ±120 Ось C - градус - ±360 Крутящий момент по оси А (S1/max) - Нм - 4 268/7 554 Крутящий момент по оси С (S1/max) - Нм - 2 134/3 777 Быстрое перемещение - м/мин - XYZ=48 Ускорение оси X.Y.Z - м/сек² - 6 Конусность шпинделя - - HSK63A Мощность шпинделя ( S1 / S6) - кВт - 20/24 Крутящий момент шпинделя ( S1 / S6) - Нм - 45,5/55 Хвостовик инструмента - шт - 32T
