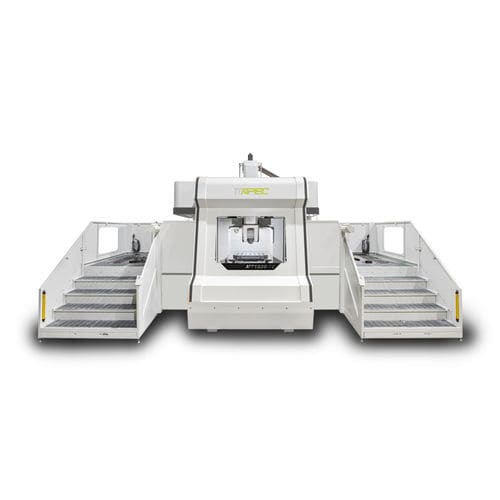

Обрабатывающий центр 5 осей MT20-RT

с вращающимся шпинделемвертикальныйдля авиационно-космической промышленности

-Специальный станок для обработки корпуса аэрокосмического двигателя -Двухблочная конструкция -Ось XYZ приводится в движение высокоскоростной шарико-винтовой парой -Скорость перемещения оси может составлять 20 м/мин -Интегрированная структура балки и колонны образует арочную структуру, что повышает общую жесткость станка и устойчивость во время обработки. Оси XYZ приводятся в движение драгоценными шариковинтовыми парами, которые отличаются низким уровнем шума, компактностью и легкостью конструкции, высоким ускорением и замедлением, высокой точностью, высокой повторяемостью. Скорость вращения 3 осей составляет до 20 м/мин, а ускорение до 0.3G ~ 0.6G. Мост колонны изготовлен из цельного литья: обеспечивает жесткость и стабильность станка во время обработки. Основание: Перевернутая двойная V-образная структура ребер применяется в конструкции основания для достижения наилучшего пути потока силы. Весь ход оси X поддерживается, и это позволяет избежать гравитационного падения и деформации, гарантируя точность обработки заготовок и поверхностей. Дуо-блочная структура с наилучшим соотношением сторон. Расстояние от конца шпинделя до стола - мм - -300 ~ 550 (вертикально) 60 ~ 910 (горизонтально) Длина стола × ширина - мм - 1,250 x 1,250 Максимальный поворот - мм - Ø1,900 Угол наклона оси С - град - ± 360(постоянно) Скорость оси С - об/мин - 5 Крутящий момент оси С (S1/max) - Нм - 8 500 / 29 000 Быстрое перемещение - м/мин - X/Y=20 Конусность шпинделя - град - HSK100A Мощность шпинделя(S1/S6) - кВт - 50 / 62,5 Крутящий момент шпинделя (S1/S6) - Нм - 318 / 398 Хвостовик инструмента - шт - 40T Макс. длина инструмента - мм - 400 Макс. диаметр инструмента с соседним инструментом - мм - Ø125 Макс. диаметр инструмента без смежного инструмента - мм - Ø250
