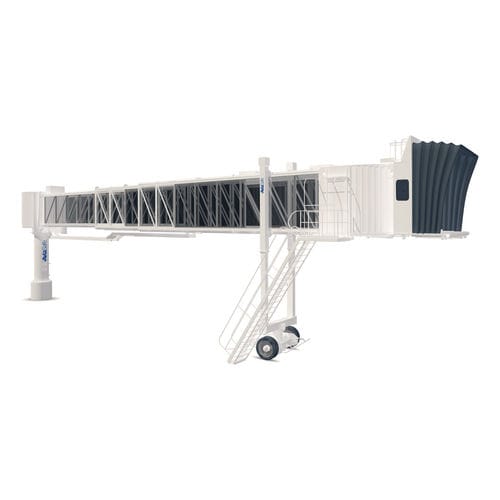

ПРИЛОЖЕНИЕ
Стыковка и посадка на перрон
СООТВЕТСТВИЕ
Международной организации гражданской авиации (ИКАО) и, в частности, Приложению 14
AC № 150/5220-21C Федерального управления гражданской авиации (FAA)
Американское общество по испытанию материалов (ASTM)
Международный комитет по электротехнике (МЭК)
Национальная ассоциация производителей электрооборудования США (NEMA)
Национальная ассоциация пожарной охраны США (NFPA417)
Американское общество сварки (AWS)
Совет по окраске стальных конструкций (SSPC)
Общество автомобильных инженеров (SAE)
Полностью выдвинуто - Полностью убрано - Перемещение - Максимальный предел ОП - Минимальный предел ОП
20.0м - 11,5м - 8,5м - 18,4м - 12,4м
23.5м - 13,0м - 10,5м - 21,9м - 13,9м
27.0м - 14.5м - 12.5м - 25.4м - 15.4м
30.5м - 16.0м - 14.5м - 28.9м - 16.9м
34.0м - 17.5м - 16.5м - 32.4м - 18.4м
37.5м - 19.0м - 18.5м - 35.9м - 19.9м
41.0м - 20.5м - 20.5м - 39.4м - 21.4м
44.5м - 22.5м - 22.5м - 42.9м - 22.9м
ПАРАМЕТРЫ КОНСТРУКЦИИ
Габаритные характеристики: (минимальные размеры)
Туннели
(Только минимальный тоннель "А") - - - Интерфейс ротонды
Пол - Ширина - 1,5м - - Ширина - 1,5м
Интерьер - Высота - 2.1м - - Высота - 2.2м
Внутренняя кабина - Ширина - 3,5 м
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Поворот ротонды - 175°(87.5°cw/87.5°ccw от осевой линии)
Поворот кабины - 122,5°(90°cw/32,5cw)
Скорость поворота кабины - 3°/сек.
Скорость вертикального перемещения/подъема - Автоматическая - 0,9 м/мин
Ручной - 1,5 м/мин
Горизонтальная скорость движения - - 0~0.4м/с
- - - -
Характеристики окружающей среды
Эксплуатация моста при температуре от -20°C до 50°C
- - - - -
Требования к питанию
380 В переменного тока, 3 фазы, 50 Гц
---
