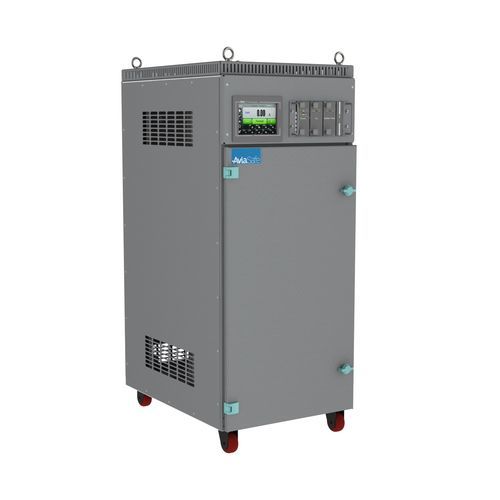

Источник электропитания постоянный по величине ток CCR 800/600

AC/DC

ПРИЛОЖЕНИЕ Область питания и управления СООТВЕТСТВИЕ ИКАО: Руководство по проектированию аэродромов, часть 5 FAA: AC 150/5345-10, L828 РАЗМЕРЫ Ширина - 850 мм Высота - 1163 мм Длина - 800 мм и 600 мм СПЕЦИФИКАЦИЯ Тип - тиристорный фазовый регулятор Мощность (выход) - {1, 2.5, 4, 7, 7.5, 10, 15, 20, 25, 30} КВТ Коэффициент мощности - >90% при номинальном входе и полной нагрузке Дистанционное управление - 24 В постоянного тока, 48 В постоянного тока Этот раздел представляет собой систему управления и мониторинга регулятора постоянного тока с помощью микропроцессора. Все настройки и управление осуществляются с помощью клавиатуры, а фактические значения CCR отображаются на HMI и с помощью светодиодных индикаторов. Основные компоненты секции управления представлены ниже: - Интерфейсная плата - Плата центрального процессора - Плата источника питания при замыкании на землю - Плата DO - Плата DI ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Свободно стоящий блок Корпус разделен на три зоны: Электронное управление, низкое напряжение и высокое напряжение Естественное воздушное охлаждение Диапазон рабочих температур от 40 до 55+℃ Выходной ток: 6,6 или 20 ампер (1, 3, 5 или 7 шагов) Опция: Шаг без подсветки Мощность от 2,5 до 30 кВт Регулировка выходного тока %1.0± Эффективность: не менее %90 Защита от обрыва цепи Контроль потери входной мощности Контроль истекшего времени Локальное управление Параллельное дистанционное управление Коэффициент мощности: не менее %90 Защита от перегрузки по току Мониторинг ошибок регулирования Мониторинг неисправности лампы Мониторинг V1, I1, V2, I2, VA2
