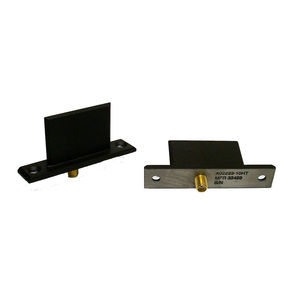

Антенна с щелевым лезвием или "изогнутым стержнем" обеспечивает как вертикально, так и горизонтально поляризованные компоненты излучаемой энергии. Эта особенность заполняет дыру в диаграмме направленности антенны, которую обычно демонстрирует антенна с 1/4 волнового стержня. Изогнутый стержень" также обеспечивает вертикально поляризованный компонент, когда самолет находится в положении крутого крена.
Масштабируется на другие частоты за номинальную инженерную плату. Добавьте суффикс "S" для конфигурации из нержавеющей стали или "A" для конфигурации из алюминия.
Антенна GRDCUS PN AO556-915S, NSN 5985-01-540-3343.
Стандартные модели:
частота 915 ± 10 МГц
Частота 978 ± 10 МГц
Частота 1365 ± 10 МГц
Применение
Масштабные воздушные цели
Подсистема передачи данных (DLS)
Системы управления полетом беспилотных летательных аппаратов
ГРДКУС
BQM-34
Частота - 915 ± 10 МГц - 978 ± 10 МГц - 1365 ± 50 МГц
VSWR - 1,5:1 макс - 1,5:1 макс - 1,5:1 макс - 1,5:1 макс
Усиление - По существу изотропное - По существу изотропное - По существу изотропное - По существу изотропное
Охват излучения - По существу полусферический - По существу полусферический - По существу полусферический
Мощность - >100 Вт в среднем - >100 Вт в среднем - >100 Вт в среднем - >100 Вт в среднем
Импеданс - 50 Ом - 50 Ом - 50 Ом
---
