Программное обеспечение для управления GéoTITAN®

для разработкидля определения интероперабельностидля аэронавтики

Обзор
INSTRUMENT FLIGHT PROCEDURE DESIGN — это набор авиационных программных решений и модулей для разработки процедур полёта, управления авиационными данными, картографии и проектирования воздушного пространства. В его состав входят компоненты Data4Flight®, GéoTITAN®, AIP-GIS Charting® и Airspace4Flight®, которые взаимодействуют для поддержки создания процедур, валидации, визуализации, интероперабельности и генерации продуктов.

Data4Flight® — Управление авиационными данными

• Централизованная расширенная база данных AIXM 5.1, доступная в автономном или серверном режиме, на основе технологий PostgreSQL или SQLite.
• Спроектирована для управления авиационными данными с интуитивно понятным и удобным интерфейсом для максимизации эффективности пользователей и обеспечения интероперабельности через обмен авиационными данными.
• Сбор и обмен данными в поддерживаемых форматах и стандартах: AIXM 4.5 и 5.1, ARINC 424 и ARINC 816.
• Интероперабельность с GéoTITAN®, AIP-GIS Charting®, AIM4Flight® и Thales TopSky®.
• Визуализация авиационных данных в 2D и 3D средах.
• Интегрированный движок бизнес‑правил для валидации с предопределёнными наборами правил (ADQ, AIXM, ARINC 424) и поддержкой настраиваемых правил.
• Экспорт: автоматическая генерация технических отчётов по Flight Procedure Design в форматах Excel и Word.

AIP-GIS Charting® — Авиационная картография

• Программное приложение для авиационной картографии, позволяющее редактировать, обновлять и публиковать гражданские и военные карты в соответствии с Приложением 4 ICAO.
• Построено на платформе ArcGIS (ESRI).
• Продвинутые рабочие процессы по производству карт и прямая связь с центральной базой данных AIXM.
• Сохраняет целостность данных в процессе производства карт.
• Инструменты для картографии: управление временными характеристиками карт, создание картографических объектов и элементы, управляемые данными (Off view trajectory, Profile View, динамические таблицы).
• Функции управления продуктом: комплексное управление документами карт и шаблонами, мощная библиотека символов, расширенная маркировка и генерация символов и текста на основе правил.
• Функции контроля качества: автоматическое выявление изменённых объектов и затронутых карт, генерация отчётов и управление рабочими процессами.
• Шаблоны: предварительно настроенные шаблоны в соответствии с Приложением 4 ICAO и настраиваемые шаблоны для требований картографов.

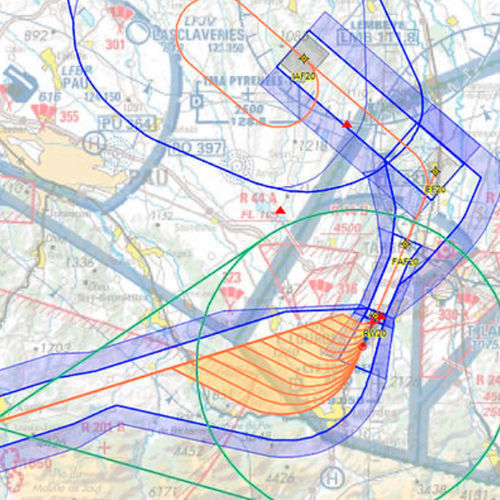

GéoTITAN® — Проектирование траекторий процедур и зон защиты

• Экспертное приложение, предназначенное для автоматизированного создания и управления конвенциональными или RNAV IFR траекториями и их зонами защиты.
• Подход, ориентированный на базу данных, минимизирует ручной ввод и концентрирует интерфейс на задачах проектирования процедур.
• Географическая среда, адаптированная для проектирования процедур, с проверками качества и согласованности данных.
• Автоматизированные геодезические вычисления с использованием эталона WGS84.
• Автоматический расчёт зон защиты и минимальных высот на основе препятствий и цифровых моделей рельефа (DTM).
• Автоматическая проверка соответствия нормативам и гибкое проектирование с использованием автоматизированных шаблонов.
• Интероперабельность со стандартами и внешними системами, включая AIXM 4.5 и 5.1, а также интеграция с Data4Flight® и AIM4Flight®.

Airspace4Flight® — Проектирование воздушного пространства и маршрутов

• Модуль, позволяющий проектировать воздушное пространство и трассы маршрутов непосредственно в базе данных Data4Flight®.
• Отображает и редактирует воздушное пространство или маршруты и поддерживает проверку атрибутов воздушного пространства и маршрутов в соответствии с бизнес‑правилами авиационных данных.
• Поддерживает анализы, специфичные для воздушного пространства и маршрутов, для соблюдения рекомендаций ICAO по проектированию (Приложение 11) и ICAO Doc 8168 том 2 (Aircraft Operations – Construction of Visual and Instrument Flight Procedures).

Визуализация, верификация и экспорт

• 2D и 3D среды визуализации в модулях.
• Интегрированная верификация с помощью бизнес‑правил и предопределённых наборов данных (ADQ, AIXM, ARINC 424) с возможностью создания пользовательских правил.
• Автоматизированный экспорт и отчётность, включая технические отчёты по Flight Procedure Design в форматах Excel и Word.

Характеристики / технические спецификации

• Поддерживаемые форматы и стандарты данных: AIXM 4.5, AIXM 5.1, ARINC 424, ARINC 816.
• Варианты баз данных: централизованная расширенная база AIXM 5.1; автономный или серверный режим; поддержка PostgreSQL или SQLite.
• GIS платформа: AIP-GIS Charting® построена на ArcGIS (ESRI).
• Координатная система / геодезия: геодезические расчёты WGS84.
• Визуализация: поддержка 2D и 3D сред.
• Двигатель верификации: движок бизнес‑правил с наборами правил ADQ, AIXM и ARINC 424; настраиваемые правила.
• Автоматизированные расчёты: геодезические вычисления, зоны защиты, минимальные высоты от препятствий и DTM, автоматическая проверка нормативов.
• Выходы продукта: автоматизированные технические отчёты в Excel и Word; производство и публикация карт в соответствии с Приложением 4 ICAO.
• Интероперабельность: GéoTITAN®, AIP-GIS Charting®, AIM4Flight®, Thales TopSky® и другие внешние системы через стандартные форматы.
• Шаблоны: предварительно настроенные шаблоны Приложения 4 ICAO и настраиваемые шаблоны для картографов и разработчиков процедур.
• Контроль качества: автоматическое выявление изменённых объектов и затронутых карт, генерация отчётов и управление рабочими процессами.
