Карданная система 2-осевой карданный шар с высокопропускным прямым приводом крутящего момента
Видеокамера дневного света * SONY H11
Поле зрения камеры дневного света по горизонтали - от 50° до 5,4°
Минимальная освещенность 12 лк (цвет), 1,0 лк (ч/б, ICR On)
Диапазон панорамирования/наклона Неограниченный - контактное кольцо по обеим осям
Максимальная скорость поворота До 300 °/сек
Разрешение положения обратной связи * 0,072° или 1,25 мРад
Дестабилизация Менее 250 мкРад (1σ)
Интерфейс управления
1x RS232, 1x вспомогательный RS232, до 3x GPIO с уровнями 3,3 В для управления внешними устройствами, такими как переключение видео, управление механикой развертывания кардана и т.д.
Видеовыход Камера дневного света - 1x компонентный Y Pb Pr до 1080i или ITU472-3 (PAL)
Вес 0,89 кг
Рабочее напряжение 16-30 В
Мощность Менее 15 Вт
Интерфейс управления RS232, 115200 бит/с, 8N1, собственный двоичный протокол
Внешний разъем * PC10TB, или по индивидуальному заказу
Описание

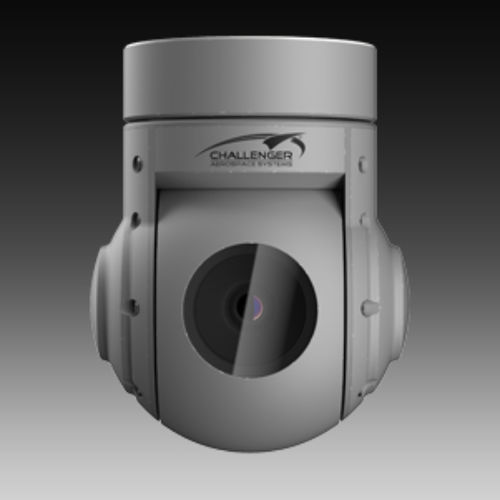

EXSS-90 - это небольшая и легкая гироскопическая стабилизированная карданная система, содержащая FULL HD камеру дневного света с 10-кратным оптическим зумом. двухосевой гиростабилизированный кардан специально разработан для применения на различных видах беспилотных летательных аппаратов, с фиксированным или поворотным крылом. Вся управляющая электроника, необходимая для работы кардана, размещена внутри корпуса устройства. Платформа управляется высокопропускными бесколлекторными двигателями с прямым моментом вращения и безредукторным приводом, что позволяет достичь низкой дестабилизации, необходимой для работы встроенного оптического датчика, обеспечивая хорошее и стабильное качество изображения даже при максимальном оптическом увеличении
---
