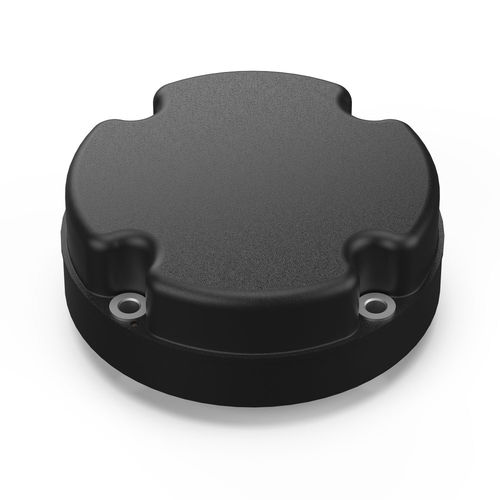

Антенна для самолета 20-7009

GPS

Четырехэлементная CRPA-антенна 20-7009 представляет собой миниатюрную четырехэлементную антенну системы глобального позиционирования (GPS) с управляемой приемной диаграммой направленности (CRPA), предназначенную в первую очередь для использования на вертолетах и наземных установках. Антенна 20-7009 состоит из четырех легких термостабильных излучающих элементов, которые работают с номинально полусферическим покрытием в диапазонах GPS L1 и L2. Массив доступен в различных вариантах, включая пассивную и активную конфигурации. Активная конфигурация содержит четыре малошумящих усилителя, защищенных фильтрами, обеспечивающими подавление нежелательных внеполосных сигналов, и ограничители, обеспечивающие защиту от сигналов высокой мощности. Активная CRPA предназначена для совместной работы с совместимым цифровым блоком управления антенной (DACU) компании Chelton, в котором реализована функция защиты от помех. Отражение помех Устойчивость к помехам Точность навигации М-код Малый размер Малая масса Минимальная частота 1215.6 Максимальная частота 1587.42 Импеданс 50 Возвратные потери VSWR < 1.8:1 Коэффициент усиления 25.25 дБ ± 1,75 дБ и 28 дБ ± 1,5 дБ в центрах полос L1 и L2 соответственно при температуре 23°C. Поляризация RHCP Полный Размеры ДхШхГ мм 114.3 x 114,3 x 43,5 Высота над опорной плитой мм 43.5 Масса кг 0.5 Тип разъема Разъемы SMA
