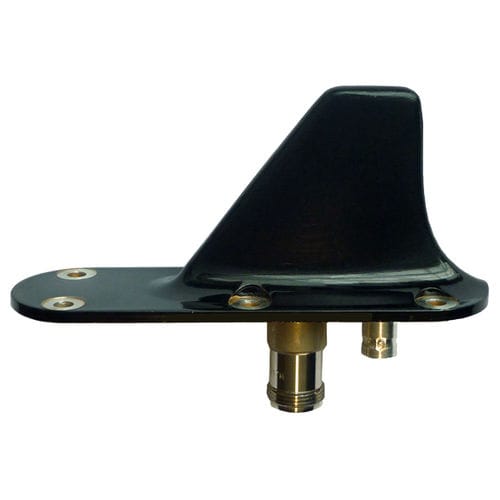

Антенна 10A29-5 представляет собой полотно L-диапазона, предназначенное для использования в диапазоне частот 960-1220 МГц в бортовых системах. Она аналогична модели 10A29-4 с измененной площадью основания и тестовым портом.
С тестовым портом
N-разъем
6 отверстий
Минимальная частота
960
Максимальная частота
1220
Импеданс
50
Возвратные потери VSWR
1.5:1
Усиление
-3 дБ по отношению к согласованному монополю
Поляризация
Вертикальная
Диаграмма направленности излучения Азимут
Всенаправленная
Диаграмма направленности излучения По высоте
Консинусоидальная
Пиковая мощность Ватт
1500
Средняя мощность Ватт
15
Габаритные размеры ДхШхГ мм
128 x 40 x 58
Высота над опорной плитой мм
58
Масса кг
0.135
Тип разъема
Радиочастотный зонд: Гнездо N
---
