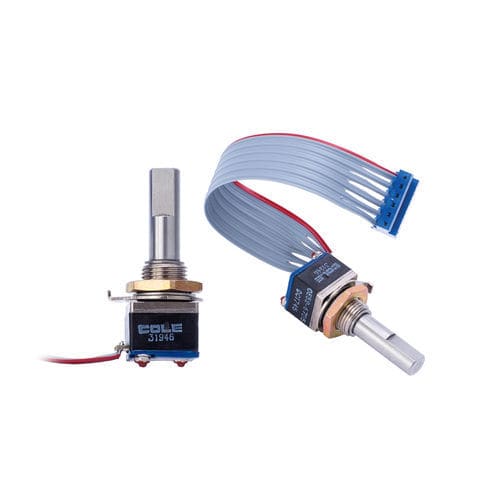

Оптический энкодер OE52

инкрементальныйабсолютныйдля летательного аппарата

Компания Cole Instrument Corp. стала высококонкурентным производителем оптических кодирующих устройств, удовлетворяющих потребности рынка в передовых технологиях переключения. В этой передовой оптической технологии не используются механические контакты, что снижает уровень шума и устраняет дребезг контактов. Оптические энкодеры более надежны и долговечны, чем обычные поворотные переключатели. Все наши поворотные энкодеры используют квадратурный выход, который соответствует 2-битному повторяющемуся серому коду. Квадратурный 2-битный код - это относительная или инкрементная форма кода, в которой можно определить направление и величину оптического энкодера, но нельзя определить абсолютное позиционирование. В большинстве приложений это не является проблемой. В квадратурном поворотном оптическом кодере используются два детектора для получения выходных сигналов "A" и "B". Кодовый ротор либо блокирует инфракрасный свет, либо пропускает его к детекторам. При вращении вала ротора выходной сигнал изменяет свое состояние, указывая положение. В результате на выходе получаются две квадратные волны, которые находятся в противофазе на 90°. При взаимодействии с выходом с открытым коллектором необходимы внешние подтягивающие резисторы от каждого выхода к источнику питания, чтобы обеспечить на выходе напряжение высокого уровня, когда фототранзистор "выключен". Ток базы подается в фототранзистор, когда свет попадает на детектор, эффективно заземляя выход. Такая цифровая схема "включено" или "выключено" позволяет открытому коллектору взаимодействовать с широко используемыми технологиями интегральных схем, такими как TTL, TTL LS, CMOS и HCMOS. Кодирование - 2-битное квадратурное Рабочее напряжение - 5.0 ± .5 В ПОСТОЯННОГО ТОКА Ток питания - 30 мА макс. @ 5 В ПОСТОЯННОГО ТОКА Максимальный логический минимум - 0.5 V Высокий логический минимум - 2.5 V Время нарастания/спада логики - <30 мс при 16,6 об/мин
