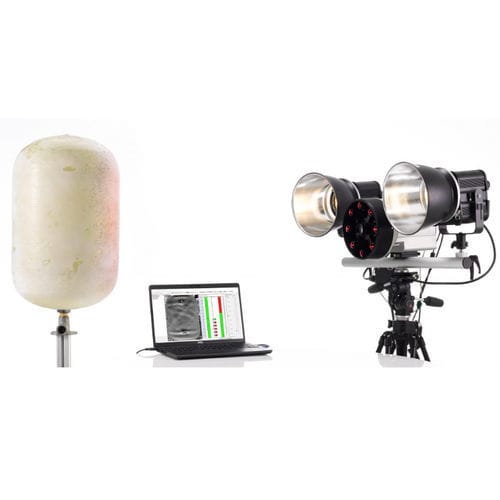

Измерительный прибор поля FlawExplorer

для поверхностилазердля авиационно-космической промышленности

FlawExplorer - это лазерный сдвиговый датчик неразрушающего контроля, предназначенный для постпроизводственного контроля качества или проверки компонентов в полевых условиях (в процессе эксплуатации). В зависимости от области применения датчик может быть сконфигурирован с тепловой или вакуумной (частичной) системой возбуждения, а также может быть автоматизирован. В нем применена новейшая технология фазового сдвига, обеспечивающая точные и надежные результаты измерений благодаря четкому и резкому изображению с субмикрометровым разрешением смещения. Датчик FlawExplorer полностью заключен в один легкий (5 кг / 11 фунтов) блок. Для работы датчика требуется всего два подключения: одно для питания и одно для передачи данных с камеры. Полностью интегрированная электроника формирования изображения и управления датчиком включает в себя: (стандартную) 3,2 МПкс или (дополнительную) 5 МПкс КМОП-камеру с максимальной частотой кадров 37 и 24 Гц соответственно, варифокальный зум-объектив, восемь (класс 3R) лазерных диодов, автоматический срез, автоматическую калибровку проекции и фазосдвигающие пьезоэлементы. Датчик помещен в алюминиевый корпус со съемным защитным кольцом, а прочная конструкция FlawExplorer рассчитана на удары, толчки и вибрации. Лазерная сдвигография имеет один из самых высоких показателей контроля по сравнению с любым другим методом неразрушающего контроля, в частности, потому, что она использует большое поле зрения (FoV) благодаря использованию нескольких когерентных лазерных диодов. В приборе FlawExplorer используется 8 лазерных диодов для создания большой зоны освещения = поля обзора (FoV). Для стандартной камеры 3,2 МПкс достижимый размер проецируемого изображения за один снимок может составлять до 2,9 м x 2,1 м (9,4 фута x 7,0 футов) или для дополнительной камеры 5,0 МПкс - до 3,4 м x 2,8 м (11,2 фута x 9,3 фута)
