Высокоскоростные силовые модули серии TRION3 и TRION для 4-фазного анализа мощности представляют собой сменные модули формирования сигнала, обеспечивающие раздельное АЦП по каждому каналу до 10 МС/с. Благодаря уникальной модульной конструкции до 8 каналов могут быть оснащены различными взаимозаменяемыми субмодулями для измерения постоянного тока или напряжения. Любая система сбора данных на базе TRION(3) может стать анализатором мощности.
Одновременная выборка для всех аналоговых входов
Высокое разрешение до 24 бит с фильтрами сглаживания
Высоковольтные и токовые входы и высокая гибкость при использовании субмодулей

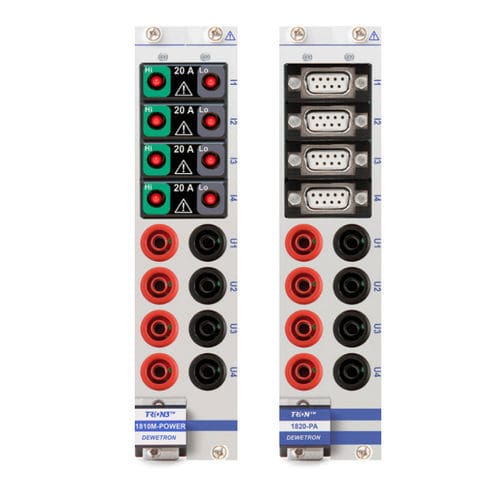

Модуль TRION(3) для анализа 4-фазной мощности
Выборка
- TRION3-1810M-POWER: до 10 MS/s
- TRION3-1820-POWER: до 2 MS/s
- TRION-1820-POWER: до 2 MS/s
Вход напряжения: 1000 VRMS / 2000 VDC
Модульный токовый вход
Базовый модуль с фиксированными высоковольтными входами
В следующем разделе представлена подробная информация о фиксированных высоковольтных входах. Приведенные ниже значения были определены в ходе стандартизированных испытаний
---
