Программное обеспечение анализа данных Digimat-FE

для симуляциидля моделированиядля аэронавтики

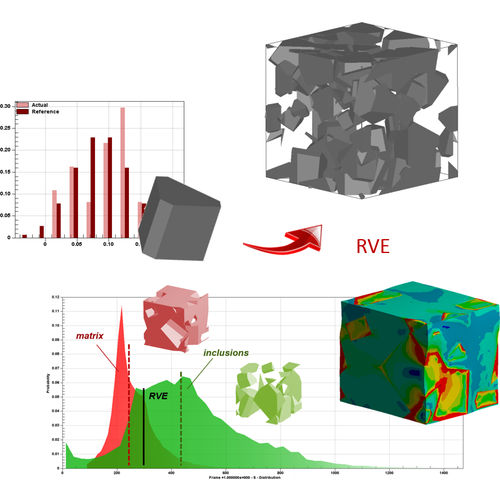

Digimat-FE - это инструмент программного обеспечения Digimat для расчета характеристик композитных материалов с использованием метода гомогенизации конечных элементов. Digimat-FE генерирует реалистичные (стохастические) элементы представительного объема (RVE) для большого разнообразия микроструктур материалов и может также опираться на внешнее геометрическое описание микроструктуры, например, результаты микротомографии или молекулярной динамики. На основе исходного материала и определения микроструктуры строится и запускается конечно-элементная модель. Для выполнения моделирования доступны различные решатели, включая встроенный FEA-решатель, решатель с быстрым преобразованием Фурье и внешние решатели. Результаты анализа КЭ подвергаются постобработке в виде вероятностных функций распределения, которые дают подробное представление о RVE. Вычисляются средние гомогенизированные значения, которые могут быть использованы в последующем FE-анализе на уровне структурной части. Технология конечных элементов Digimat представляет собой комплексный инструмент для моделирования композитных материалов: В Digimat® реализовано полное комплексное решение. Оно позволяет выполнять все различные шаги, необходимые для получения полного FE-анализа - начиная с данных о материале. Например, для тканых композитов эти шаги следующие: Извлечение данных о материале из технического паспорта Гомогенизация среднего поля нитей Генерация геометрии элементарной ячейки Генерация RVE Вокселизация Определение модели FE и применение периодических граничных условий Решение FE-анализа Постобработка результатов FE-анализа
