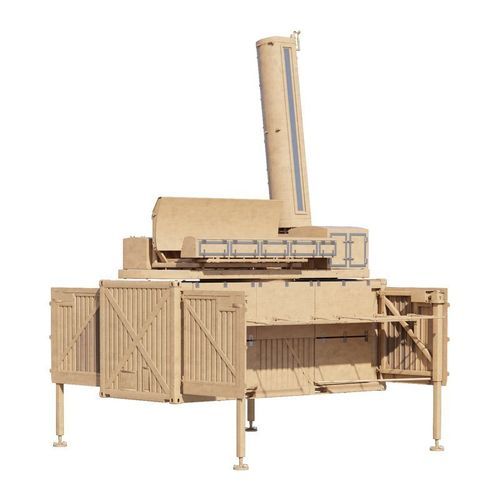

Радар для обнаружения PAR-NG

точного захода на посадкуточного захода на посадкуназемный

Обзор
PAR NG — ракeта следующего поколения для точного захода на посадку, обеспечивающая наблюдение и сопровождение при заходах и посадках различных воздушных судов, включая поддержку при аварийных посадках из‑за отказа авионики. Система использует активные электронно-сканируемые решётки (AESA) в азимуте и по высоте, что позволяет выполнять электронное сканирование без механического вращения антенн. Система соответствует соответствующим стандартам ICAO и встроена в долгосрочные операционные рамки по использованию PAR‑технологий.

Конфигурация
PAR NG имеет полностью модульную и резервированную архитектуру радара с интегрированной связью с удалёнными пунктами УВД. Радиолокационный комплекс может работать как автономная единица. Антенны азимута и высоты содержат 16 передающо-приёмных модулей, управляющих 256 элементами антенной решётки. Антенны поддерживают линейную и круговую поляризацию. Надёжность системы и эксплуатационные характеристики сохраняются даже при выходе из строя одного модуля. Диагностика BITE обеспечивает быструю локализацию неисправных блоков.

Мобильность
Мобильный вариант PAR-E mobile соответствует стандарту контейнеров ISO 1C и сертифицирован по CSC, поддерживая мультимодальные перевозки автодорогой, морем, железной дорогой и авиацией для оперативного развертывания и перемещения.

Основные части

• Антенная система (AESA)
• Кабина радиолокационного оборудования
• Блок питания – дизель‑генератор и ИБП
• Система пожаротушения
• Электронная система безопасности

Монитор отображения радара

• Аналоговый видеовыход – RAW (AD) и селективное (MTD) видео
• Отображение цифровых PLOTS и TRACKS
• Системы локального и удалённого мониторинга и управления

Основные параметры

• Тип: прецизионный подходной радар в X‑диапазоне
• Дальность: до 40 км
• Низкие требования к техническому обслуживанию
• AESA электронное сканирование с поддержкой круговой поляризации
• Транспортировка по стандарту ISO 1C с CSC‑сертификацией (мобильный вариант)

Технические характеристики

• Precision Approach Radar of New Generation (PAR-NG)
• Антенны Active Electronically Scanned Array (AESA) в азимуте и по высоте
• 16 передающо‑приёмных модулей, управляющих 256 элементами антенны
• Режимы работы: линейная и круговая поляризация
• Диагностика BITE для быстрой идентификации неисправностей
• Полностью модульное, резервированное автономное решение радара с возможностью удалённой связи
• Мобильный вариант PAR-E mobile соответствует стандарту ISO 1C и имеет CSC‑сертификацию для мультимодальных перевозок
• Обнаруживает воздушные суда, наземные объекты и метеообразования; передаёт радиолокационные данные на локальные и удалённые рабочие места УВД
• Предоставляет вычисляемые оценки: скорость, отклонения от глиссады/курсовой линии, дистанцию до предшествующего судна и другие параметры помощи при заходе
• Отображение: аналоговое RAW (AD) и селективное (MTD) видео плюс цифровые plots и tracks
• Включает кабину радиолово‑оборудования, дизель‑генератор и ИБП, системы пожаротушения и электронные системы безопасности
• Разработан с учётом соответствия стандартам ICAO и релевантным операционным/оборонным документам
