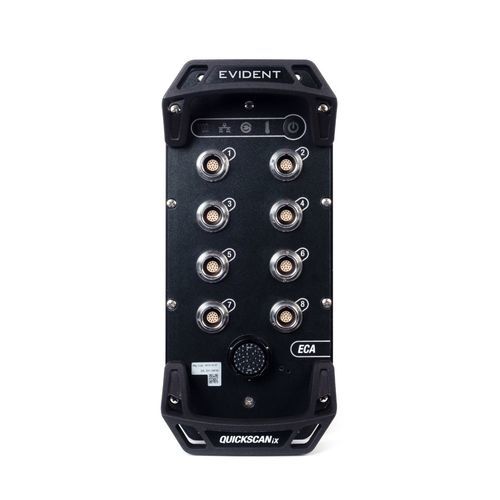

Система сбора данных поверхности QuickScan iX ECA

для авиакосмического применениявысокой скоростибез дисплея

Мощное решение на основе вихретоковой решетки для контроля поверхностей в процессе производства Прибор QuickScan iX ECA специально разработан для контроля поверхностей в условиях производства материалов. Его конструкция соответствует тем же надежным промышленным стандартам ввода-вывода 24 В, что и проверенный в эксплуатации прибор QuickScan iX PA. К одному прибору можно подключить до восьми датчиков. Несколько блоков сбора данных можно объединить для создания более требовательных конфигураций с точки зрения количества датчиков или скорости. Прибор QuickScan iX ECA - это последнее поколение устройств сбора вихревых токов для промышленных систем контроля. Прибор соответствует стандарту IP55 и легко интегрируется в промышленную среду. Возможность расширения для высокоскоростного контроля К одному устройству можно подключить до восьми датчиков. Несколько блоков сбора данных можно объединить для создания более сложных конфигураций с большим количеством датчиков или более высокими требованиями к скорости. Режимы возбуждения - одночастотный или многочастотный режим. Мультиплексированный режим позволяет мультиплексировать по времени до двух одновременных частот. Количество драйверов катушек - 2 независимых выхода генератора Количество входных/временных слотов - максимум 2 входа на разъем для интеллектуального датчика максимум 8 входов для традиционного разъема всего 8 входов для прибора, по 32 временных слота на каждый, итого 256 временных слотов Частотный диапазон - от 50 кГц до 2 МГц Выходной импеданс, согласно ISO 15548-1 Раздел 6.2.3 - < 1,5 Ω типичный при 480 кГц, ток ограничен Максимальная выходная нагрузка, согласно ISO 15548-1 Раздел 6.2.5 - До 9 Вт типичная при 480 кГц Входы датчика Входной импеданс, 16-контактный разъем, согласно ISO 15548-1 Раздел 6.3.2 - 850 kΩ типичный
