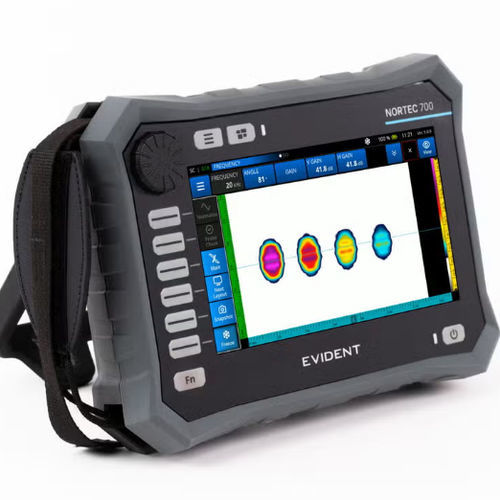

Детектор неполадок на токах Фуко NORTEC 700

цифровойпереноснойдля аэронавтики

Обзор
NORTEC™ 700 объединяет в одной платформе традиционную вихретоковую дефектоскопию (ECT) и продвинутую вихретоковую матрицу (ECA). Новое поколение сенсорной технологии и высокоточное отображение обеспечивают возможности двухчастотной проверки и инспекции отверстий под заклёпки, упрощают рабочие процессы и обеспечивают единообразные настройки между задачами. NORTEC 700 стандартизирует продвинутые функции вихретокового контроля для полевых и цеховых условий.

Модели

• N700: Конвенциональная вихретоковая проверка (ECT) для одночастотных испытаний. Обнаружение трещин на поверхности и вблизи нее; измерение проводимости.
• N700D: Добавляет работу в двух частотах и возможность инспекции отверстий (ротационный сканер) к функционалу ECT.
• N700i: Интегрирует ECT и ECA с автоматическим определением слоёв, просмотрщиком дефектов и полной поддержкой инспекции отверстий.

Ключевые функции

• Гибридный интерфейс с аппаратными клавишами и сенсорным экраном для быстрой работы и понятной навигации.
• Интеллектуальные предустановки на основе приложения автоматически настраивают параметры под выбранные зонды и типы проверки.
• Лёгкий эргономичный корпус, удобный для полевого использования.
• Платформа поддерживает ECA‑зонды нового поколения до 256 каналов (в зависимости от конфигурации) для улучшенной воспроизводимости и равномерности сигнала.
• 7‑дюймовый высокояркий высокоразрешающий дисплей с расширенным цветовым отображением и реальным временем визуализацией.

Интеграция ECT и ECA
NORTEC 700 сочетает ECT и ECA в одном приборе, позволяя пользователям переключаться между режимами без потери контекста настроек и снижая количество приборов в парке оборудования.

Инспекция отверстий и определение слоёв
Автоматическое определение слоёв и режим Freeze повышают точность инспекций отверстий и многослойных конструкций. N700i различает отклики крепёжных элементов/подложки и реальные дефекты, снижая число ложных срабатываний. Defect Viewer и наложение изображения сканера MiniMite упрощают локализацию дефектов в отверстиях.

Четыре разъёма
Все модели оснащены универсальным LEMO 16‑контактным разъёмом, BNC‑разъёмом для ECT с автоматическим внутренним балансом, разъёмом ECA и I/O‑разъёмом для интеграции в систему. LEMO поддерживает распознавание зондов POWERLINK и предустановки прибора для инспекции отверстий и измерения проводимости.

Экран и макеты
Быстрая смена макетов с помощью клавиши Next Layout. Доступные режимы отображения: одиночная плоскость импеданса, двойная плоскость импеданса, sweep (стрип‑чарт), вид 1:1, C‑scan, C‑scan waterfall, разделённый экран и All‑in‑One с до трёх настраиваемых трасс.

Интеграция и прочность

• Степень защиты: IP65.
• Температура эксплуатации: -10 °C до 50 °C при 80% относительной влажности.
• Непрерывный нуль‑фильтр, стрип‑чарт с сигнализацией sweep; скорость измерения до 30 kHz.
• Удалённое управление через ПО NORTEC PC; сигналы аварии и аналоговые выходы; цифровые входы для интеграции.

Упрощённая отчётность и управление файлами
Сохраняйте снимки инспекции, параметры настроек и сигнал‑данные прямо на приборе. Встроенный файловый менеджер поддерживает просмотр, редактирование, перезапись и удаление файлов, а также редактирование текстовых примечаний и имён файлов на устройстве.

Области применения

• Авиация: инспекция поверхностей, колёс и отверстий; подходит для критичных задач NDT в авиации.
• Оборона: пригоден для эксплуатации на самолётах, наземной технике и военных кораблях.
• Промышленность: контроль сварных швов, проверка теплообменников и труб, осмотр поверхностей и коррозии по разным материалам.

Технические характеристики

• Габариты корпуса: 230,7 mm × 166,9 mm × 71,9 mm
• Вес: 1,79 kg (с литий‑ионной батареей)
• Степень защиты: IP65
• Модель/тип батареи: 600-BAT-L-2 (Li‑ion)
• Время работы: минимум 8 часов для стандартных ECT‑инспекций
• Рабочая температура: -10 °C до 50 °C при 80% RH
• Температура хранения: -20 °C до 50 °C (с батареей)
• Дисплей: 7" TFT LCD
• Питание (DC‑IN): 24 VDC (60 W)
• Внутренняя память: 64 GB
• Диапазон частот: 5 Hz до 12,5 MHz
• Усиление: 0–100 dB, шаг 1 dB
• Количество сигнализаций: 3 независимые
• Ёмкость массива: до 128 временных слотов
• Количество входов: 2
• Частота дискретизации: до 30 kHz
• Подключения: USB‑C периферийный порт, опционально Wi‑Fi/Bluetooth, 19‑контактный LEMO I/O
• Типы зондов: абсолютные и дифференциальные; совместимо с NORTEC PowerLink зондами и основными поставщиками
