Детектор неполадок традиционные ультразвуки EPOCH™ 700

цифровойпереноснойдля материалов

Обзор
EPOCH 700 — конвенциональный ультразвуковой дефектоскоп, сочетающий 7" сенсорный экран, специализированный регулятор и физические кнопки быстрого доступа для надёжной работы в полевых условиях. Прибор обеспечивает 24‑битную цифровую оцифровку A‑сканов, приёмник с большим динамическим диапазоном и поддержку открытого формата .nde. Квалифицирован для ключевых процедур EPRI PDI в ядерной индустрии и предназначен для портативных проверяемых инспекций.

Ключевые характеристики

• 24‑битная оцифровка A‑скана для высокоразрешающего захвата сигнала и измерений амплитуды до 0–800% высоты экрана.
• Приёмник с высоким динамическим диапазоном для минимизации насыщения и искажений.
• Настраиваемый импульсный генератор PerfectSquare™: напряжения 100/200/300/400 В, длительности импульса 20 нс–5000 нс.
• Более 20 цифровых фильтров (узкополосные, широкополосные, нижних частот).
• Методы расчёта размеров: DAC/TCG (ASME, JIS, CNDAC, пользовательские), DGS/AVG, AWS D1.1/D1.5.
• Поддержка .nde и запись A‑сканов на борту (до 30 с при 60 fps) с возможностью экспорта .nde.
• Корпус IP65; испытания на удар и вибрацию по MIL‑STD; эргономика для одноручной работы (~1,8 кг с аккумулятором).
• Встроенный Wi‑Fi, Bluetooth и современный USB‑C для передачи файлов и составления отчётов.

Интерфейс и рабочие процессы
Интерфейс в стиле мобильных устройств с меню, цветовой индикацией состояния и контекстными макетами. Регулятор обеспечивает плавное тактильное управление с центральным щелчком. Встроенные инструменты: визуальный конфигуратор методов измерения, визуализация ray‑trace и структурированная отчётность для упрощения настройки и документирования.

Применения

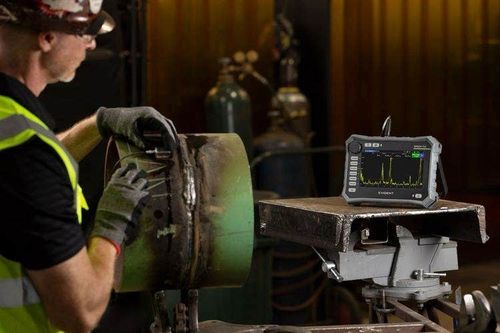

• Контроль сварных швов в нефтегазовой отрасли, энергетике, инфраструктуре и транспорте.
• Контроль композитных материалов для авиа‑, космической отрасли и автомобилестроения.
• Проверка деталей и металлопродукции для контроля качества в производстве.
• Критические ядерные инспекции — квалифицирован для нескольких процедур EPRI PDI и совместим с квалифицированными датчиками.

Отчёты инспекций и управление данными
EPOCH 700 поддерживает файловую структуру папок с 64 ГБ внутренней памяти, генерацию структурированных отчётов на приборе и экспорт .nde для интеграции с платформами анализа. Последовательности A‑сканов можно записывать, просматривать на приборе и экспортировать для создания проверяемых записей.

Характеристики / технические спецификации

• Габариты корпуса: 230,7 мм × 166,9 мм × 71,9 мм
• Вес: ~1,8 кг (с аккумулятором)
• Время работы от батареи: >8 часов (типично)
• Рабочая температура: -10 °C … 50 °C (до 80% относительной влажности)
• Дисплей: 7" TFT LCD
• Память: 64 ГБ внутренняя
• Напряжения импульса: 100 / 200 / 300 / 400 В (униполярные)
• Режимы импульса: Pulse‑Echo, Dual, Through Transmission (TTU)
• Усиление приёмника: 0–110 дБ (шаг 0,1 дБ)
• Фильтры: 23 цифровых фильтра
• Разрядность A‑скана: 24 бита; сохранённые образцы ≥1024 точек
• Частоты дискретизации: 200 MS/s (стандарт), 25 MS/s (расширенный), 400 MS/s (высокое разрешение)
• Дальность: 3,5 мм – 24 500 мм (при 5 900 м/с)
• Класс защиты: IP65; испытания на удар и вибрацию по MIL‑STD
• Подключения: USB‑C, Wi‑Fi, Bluetooth, LEMO 19‑pin
