Автопилот для легкого самолета

для вертолетадвухосный

Обзор
Система автопилота с несколькими осями объединяет дисплей Oblò A/P или Oblò2 A/P или Eclipse с блоком ACU (Autopilot Control Unit) и одним цифровым сервоприводом FX75 на каждую управляемую ось для управления курсом, высотой и навигацией.

Компоненты автопилота

• ACU (Autopilot Control Unit) — доступна в вертикальном или горизонтальном исполнении
• FX75 — цифровой сервопривод (по одному приводу на каждую управляемую ось)

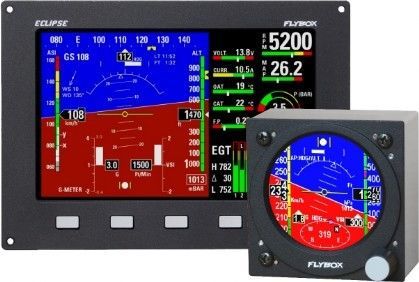

• Oblò / Oblò2 / Eclipse IFIS или PFD — функция автопилота включена в некоторых моделях

Функции автопилота

• HDG/TRK Режим: управление курсом и трассой для горизонтальной навигации
• ALT Режим: удержание высоты или набор/снижение до предустановленной высоты
• NAV Режим: следование за GOTO или планом полета от внешнего GPS
• Дополнительные и охранные функции: удаленное включение/отключение с ручки управления или штурвала; удержание кнопки HDG/TRK выполняет поворот на 180° влево; удержание кнопки NAV выполняет поворот на 180° вправо; задаваемая пользователем скорость набора (Vs); настраиваемый крутящий момент override

Составы автопилота

• Оболочка на базе Oblò: требует Oblò A/P или Oblò2 A/P (версии автопилота), блок ACU и 1 или 2 сервопривода FX75 в зависимости от числа осей. Справочные номера изделий: 801010 (Oblò A/P версия автопилота, включает стандартный Oblò 801000), 801011 (Oblò2 A/P версия автопилота, включает Oblò2 801002). Стандартные блоки Oblò (801000) или Oblò2 (801002) могут быть обновлены до версии автопилота с помощью ключа активации ПО (801020).
• На базе Eclipse: требует Eclipse IFIS или PFD (модель с функцией автопилота), блок ACU и 1 или 2 сервопривода FX75.

Иллюстрации

• Предоставлены изображения приборов и схемы проводки для установок на базе Oblò и Eclipse, показывающие расположение приборов и проводку для интеграции автопилота.

Характеристики / технические спецификации

• Тип продукта: система многососевого автопилота (на базе Oblò / Oblò2 / Eclipse)
• Совместимые дисплеи: Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (модели с поддержкой автопилота)
• Блок управления: ACU — вертикальные или горизонтальные версии
• Приводы: цифровые серво FX75 (по одному на каждую управляемую ось; 1 или 2 в зависимости от установки)
• Поддерживаемые режимы полета: HDG/TRK, ALT, NAV
• Функции безопасности: удаленное вкл/выкл с ручки/штурвала, 180° удержание маневра, регулируемая скорость набора и override-крутящий момент
• Обновляемость: стандартные дисплеи (Oblò / Oblò2) можно расширить до функций автопилота с помощью ключа активации ПО
