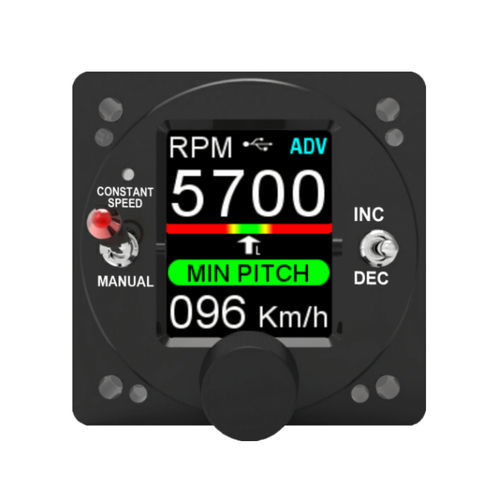

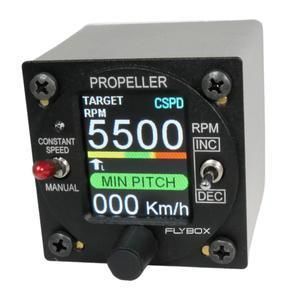

Блок управления двигателем APR1-M-HC

для самолета

Обзор
APR1 — автоматический регулятор винта, который обеспечивает работу силовой установки в режиме Single‑Lever Engine, автоматически управляя оборотами винта. Пилот задаёт тягу рычагом газа, а APR1 регулирует обороты на разных этапах полёта для поддержания требуемой производительности и пределов защиты.

Доступные версии
APR1 выпускается в четырёх версиях: B-LC (Base Low Current), B-HC (Base High Current), M-LC (Map Low Current) и M-HC (Map High Current). Версии M оснащены MAP‑датчиком для ограничения крутящего момента двигателя в соответствии с настройками производителя.

Основные характеристики

• Автоматический регулятор винта, обеспечивающий управление одним рычагом для упрощения пилотирования
• Цветной дисплей, читаемый при солнечном свете, с автоматической регулировкой яркости
• 32‑битный микроконтроллер и твердотельные датчики для точной регулировки оборотов
• Выходной ток до 20 A с защитой от короткого замыкания в автоматическом режиме
• Универсальная конструкция, совместимая со многими двигателями (включая серию Rotax iS) и всеми типами винтов

Включённые датчики

• Датчик воздушной скорости
• MAP‑датчик (только версии M)
• Датчик освещённости

Интерфейсы

• Ручка с кнопкой
• Переключатель Auto/Manu
• Переключатель Inc/Dec
• 1 цифровой вход дистанционного управления
• 1 аналоговый вход дистанционного управления
• 3 шины CAN
• 2 последовательных порта RS232
• Порт USB 2.0

Изготовление

• Прочный корпус, фрезерованный из цельного алюминия
• Порошковое покрытие
• 100% производство и тестирование автоматизированными процессами

Комплектация

• Прибор APR1
• Печатное руководство пользователя (англ. версия)
• Винты M4×10 мм
• Резистор 120 Ω
• Упаковочный лист

Опциональные аксессуары

• Удлинительный USB‑кабель 0,5 м (код 604010)

Примечания
Доступны специальные версии для электрических винтов и регуляторов Jihostroj. Версии M включают MAP‑датчик и дополнительные функции защиты двигателя.

Технические характеристики

• Цветной графический ЖК‑дисплей с подсветкой 1000 nits
• Стандартное крепление: 2-1/4", 57 mm
• Корпус из алюминия с порошковым покрытием
• Габариты: 60 × 60 × 60 mm
• Вес: 235 g
• Напряжение питания: 10–30 V
• Выходной ток: до 20 A (с защитой от короткого замыкания)
• Связь: 3 шины CAN
• USB: порт USB 2.0
