EFIS MFD ECLIPSE NG

PFDпилотажный дисплейEFIS

Обзор

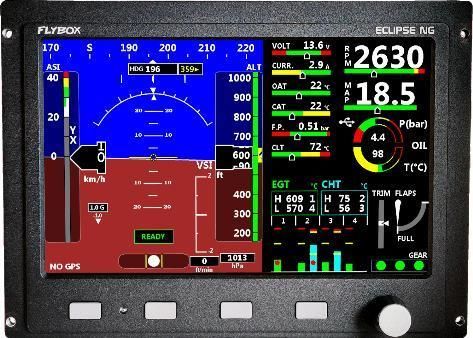

Интегрированный прибор ECLIPSE NG оснащён 7-дюймовым экраном, читаемым при солнечном свете, на котором отображаются данные двигателя и полётные параметры, организованные на нескольких страницах. Ключевые возможности включают графическое представление данных, голосовые тревоги, три цветных входа для камер и встроенный регистратор полётных данных с графическим просмотрщиком. Доступны две версии для разных конфигураций панели и бюджетов.

Основные страницы и функции

• Страница IFIS (Integrated Flight Information System): искусственный горизонт и полётные данные слева, основные параметры двигателя справа
• Страница PFD (Primary Flight Display): индикатор положения самолёта на весь экран с расширенными полётными данными
• Страница EIS (Engine Information System): полные параметры двигателя, счётчики часов и раздел управления топливом

Данные по воздуху и крену/тангажу

• Индикатор положения
• Индикатор скольжения
• Компас
• Указанная воздушная скорость
• Высотомер
• Индикатор вертикальной скорости
• GPS скорость относительно земли
• G-метр

Двигатель

• RPM
• MAP
• Давление масла
• Температура масла
• До 6 каналов EGT
• До 6 каналов CHT
• Температура охлаждающей жидкости
• OAT
• CAT
• Давление топлива
• Топливный компьютер: мгновенный расход, запас хода, оставшееся топливо, использованное с момента последнего полёта, дальность и резерв до следующей точки (при подключении к GPS)
• До 3 калиброванных датчиков уровня топлива
• Напряжение питания
• Ток
• Счётчик часов с отдельными счётчиками для каждой зоны оборотов (зелёная, жёлтая, красная дуги)
• Местное время от GPS
• Автоматический полётный таймер

Индикация подвижных частей

• Положение трима (элеватор)
• Положение закрылков
• Уборка/выпуск шасси

2-осевой автопилот

• Поддержание заданного курса и высоты
• GPS-навигация (по чтению проводов RMB)
• WiFi-навигация (приём плана полёта из приложения, требует комплект Flybox Connect)

Другие функции

• Регистратор данных с периодом выборки 1 с в течение 100 ч
• Память пиковых значений для каждого параметра двигателя
• 3 входа для камер
• Выход голосовой тревоги
• Цифровые выходы тревоги (для подключения светодиода или зуммера)
• Настраиваемые пороги, единицы и сигналы тревоги для каждого прибора
• 2 шины CAN
• 2 последовательных порта RS232
• 1 USB-порт
• Вход GPS-данных
• Кодировщик высоты для серийного транспондера

Слейв / MFD
MFD Eclipse NG является слейв-инструментом, отображающим все доступные данные от основной установки Eclipse NG и подключающимся к основному прибору всего двумя проводами. Предназначен для конфигураций стеклянной кабины с двумя экранами.

Характеристики / технические спецификации

• Размеры: 188 x 136 x 46 мм
• Вес: 900 г
• Диапазон рабочих температур: -20 до +70 °C
• Напряжение питания: 10–30 Vdc
• Потребляемый ток: 0,5 A
• Электрические подключения: разъёмы D-Sub
• ПО обновляется через USB-накопитель
