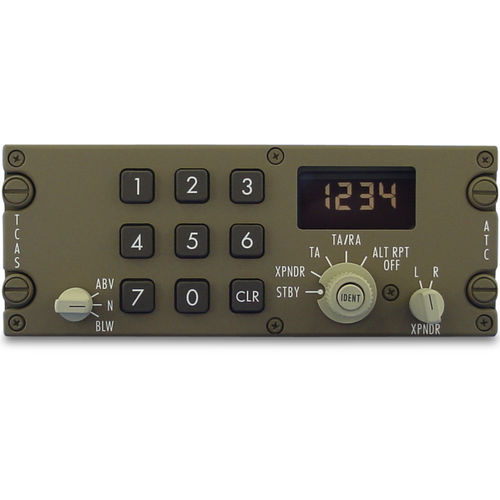

Клавиатурная панель управления G6990-07 серии Dual Mode S ATC/TCAS сертифицирована для B747-8. Панель управления предлагается в качестве оборудования, поставляемого поставщиком, на B747-8 через компанию Rockwell Collins.
Описание
Двойная конфигурация Mode-S
Индикатор отказа транспондера (янтарный)
Функция идентификации
Поворотная ручка для ввода кода УВД
Сообщение о высоте ВЫКЛ-ВКЛ
Выбор источника высоты 1-2
Выбор транспондера 1-2
TCAS только TA, TA/RA
Функция тестирования системы
Функция ABV/N/BLW
Диапазон ограничения высоты: A = 2 700 футов, B = 7 000 футов
Функция уровня полета
Возможность встроенного тестирования (BIT)
Энергонезависимое хранение кода УВД
Модульная конструкция обеспечивает гибкость для создания индивидуальных макетов
Модульная конструкция способствует экономичному обслуживанию
Дополнительная информация
Размеры -
2.235 (высота) x 5,735 (ширина) x 5,0 (глубина) дюймов, без учета задних разъемов
Цвета -
Серый, коричневый, синий/серый
Соответствие требованиям -
RTCA/DO-160B (экологическое)
RTCA/DO-178A (программное обеспечение)
RTCA/DO-181 (ATCRBS/Mode-S)
RTCA/DO-185 (TCAS)
ARINC 429, ARINC 706, ARINC 718, ARINC 720, ARINC 735
DO-178C
Сертификация -
TSO-C112
TSO-C119b
Вес -
2 фунта.
---
