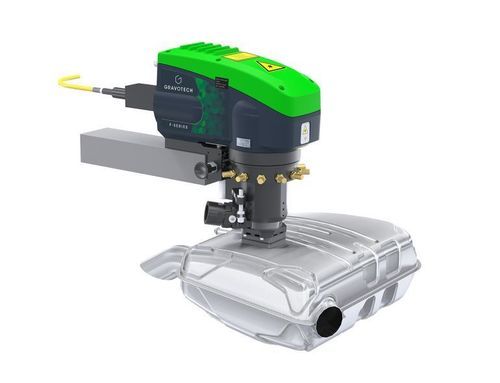

Гравировальная машина лазер Mini-inline

для металладля пластмасс

Обзор
Упростите интеграцию вашей установки лазерной маркировки с Mini-inline: эта концепция лазерной безопасности защищает лазерный луч и облегчает отвод частиц, при этом избегая затрат и ограничений ограждения класса 1.

Основные преимущества

• БЕЗОПАСНО: Нет необходимости в громоздком ограждении класса 1. Mini-inline изолирует лазерный луч, а его датчики безопасности обеспечивают корректное позиционирование детали и Mini-inline перед излучением, защищая оператора и рабочую зону.
• КОМПАКТНО: Небольшой занимаемый объём, разработан для добавления в существующие производственные линии и интеграции в ограниченные пространства (горизонтальная или вертикальная установка). Может быть установлен на роботизированных ячейках или прикреплён к головке лазера для inline-операций.
• ЭКОНОМИЧНО: Более низкие затраты на приобретение и интеграцию по сравнению с полным ограждением класса 1; более быстрая установка без крупных предварительных исследований или переработки производственной линии.

Совместимость и применение

• Совместимые лазерные источники: волоконные, MOPA, гибридные (CO2+волокно), зелёные (DPSS).
• Типичная область маркировки: компактная область маркировки, предназначенная для интегрируемых рабочих процессов маркировки.
• Подходящие детали: крупные металлические или пластиковые детали, где требуется локализованная маркировка и отвод частиц в точке маркировки.

Системы безопасности
Mini-inline интегрирует несколько мер безопасности для предотвращения непреднамеренной лазерной эмиссии:

• индуктивные датчики для металлических деталей
• оптические датчики для пластиковых или неметаллических деталей
• датчик присутствия Mini-inline
• реле безопасности для блокировки лазерного источника до выполнения условий

Отсос воздуха и обслуживание
Двухслойная конструкция с локальным отсосом в зоне маркировки для эффективного вывода дыма и частиц. Воронка легко снимается для очистки. Типичные циклы маркировки до очистки велики (производитель указывает до ~70 000 циклов в зависимости от применения), что снижает время простоя и затраты на обслуживание.

Интеграция и производительность
Разработан для установки непосредственно на производственную линию или на роботизированный манипулятор. Поскольку Mini-inline подводит защитную воронку к детали (вместо заключения всей детали в большой шкаф), время цикла остаётся низким, а пропускная способность сохраняется для высокоскоростного производства.

Применения

• Маркировка и прослеживаемость промышленных деталей (автомобильная, авиационная, производственная промышленность)
• Интеграция с роботизированными ячейками для inline-маркировки
• Маркировка крупных или неудобных по форме металлических и пластиковых компонентов, где предпочтительно локальное решение класса 1

Характеристики / технические спецификации

• Совместимые маркировочные головки: серии Fiber, MOPA, Hybrid, Green (DPSS)
• Поддерживаемые лазерные источники: Fiber, MOPA, DPSS/Green, Hybrid
• Стандартная область маркировки: 32 mm x 42 mm (1.26" x 1.65"); другие размеры по запросу
• Подходящие материалы: металлы и пластики
• Функции безопасности: индуктивные датчики (металл), оптические датчики (пластик), датчик присутствия Mini-inline, блокировка реле безопасности
• Отсос воздуха: двухслойная воронка с локальным отсосом частиц/дыма в точке маркировки
• Простота обслуживания: съёмная воронка для очистки; очень большие интервалы между обслуживанием в зависимости от применения (производитель указывает до ~70 000 циклов маркировки)
• Рабочая температура: 10 до 40 °C (50 до 104 °F)
• Максимальная допустимая температура детали: 100 °C
• Размеры (ВxШxГ): 293 mm x 192 mm x 168 mm (11.54 x 7.56 x 6.61 in)
