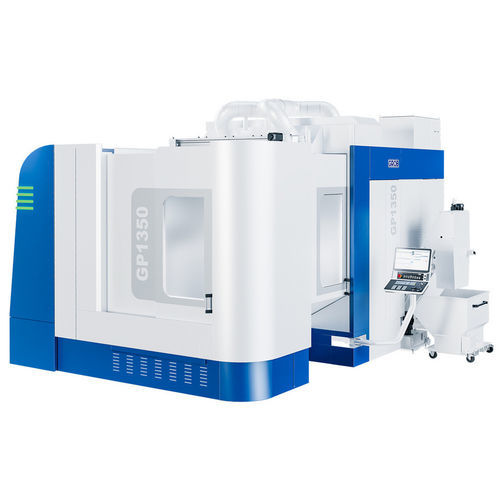

Обрабатывающий центр 5 осей GP1350

универсальныйдля резкис рамой

Обзор продукта
GP1350 — портальный 5‑осевой фрезерный центр, разработанный для высокоточного обработки крупных и сложных деталей. Демпфированная портальная конструкция, динамичные приводы осей и высокая ёмкость инструментального магазина обеспечивают короткие такты и гибкое производство для тяжёлых и крупногабаритных заготовок.

Ключевые преимущества

• Портальная 5‑осевая конструкция для высокоточной обработки крупных и тяжёлых деталей
• Большой инструментальный магазин (до 408 гнёзд) для длительных циклов без присмотра
• Мощные шпиндели и динамичные оси для высоких скоростей съёма материала
• Универсальная фрезерная головка с undercut −2.5° и компактным габаритом для сокращения наладочного времени
• Готовность к автоматизации (сменщик паллет, хранилище паллет, роботизированные системы GROB)

Применение / отрасли

• Авиакосмическая
• Машиностроение
• Автомобильная промышленность
• Энергетические технологии
• Инструментальное и литейное производство

Технические особенности

• Инструментальный магазин: интегрированный двухрядный магазин с динамической подачей к шпинделю; эргономичная комплектация одновременно нескольких инструментов; до 408 гнёзд для эффективного производства
• Высокопроизводительные шпиндели и оси: шпиндели, оптимизированные для высоких скоростей резания, и динамичные движения осей для сокращения времени обработки
• Гибкость и экономичность: универсальная фрезерная головка с undercut −2.5°, спроектированная для обработки крупных деталей при компактном габарите станка
• Ready4Automation: рассчитан на автоматизированные производственные линии; возможные расширения: сменщик паллет, хранилище паллет, роботизированные системы GROB (GMR)

Технические данные
Ходы по осям X / Y / Z [мм] : 1 400/1 950/1 100
Макс. скорости по осям X / Y / Z [м / мин] : 60/50/50
Макс. размеры заготовки [мм] (без / с паллетой) : Ø 1 400x1 100/Ø 1 250x1 100
Макс. диаметр вылета [мм] : Ø 1 750x1 650 ***
Время chip-to-chip t1 по VDI 2852 [с] при nmax 11 000 [rpm] : 4.7
Точность позиционирования* по X / Y / Z [мм]* : 0.006
Повторяемость позиционирования* по A / B [мм]* : < 0.0025
Размер стола / паллеты [мм] : до Ø 1 400 / 1 250 x 1 000
Макс. масса детали [кг] (стол / паллета / сменщик паллет) : до 3 600 **
Макс. длина инструмента [мм] : 500/900 **

* По ISO 230-2:2014
** опция
*** Возможно только с ограничениями

Технические спецификации

• Модель: GP1350
• Тип машины: 5‑осевой портальный фрезерный центр
• Ходы (X / Y / Z) [мм]: 1 400 / 1 950 / 1 100
• Макс. скорости осей (X / Y / Z) [м/мин]: 60 / 50 / 50
• Макс. размеры заготовки (без / с паллетой) [мм]: Ø 1 400 x 1 100 / Ø 1 250 x 1 100
• Макс. диаметр вылета [мм]: Ø 1 750 x 1 650 (с ограничениями)
• Время chip-to-chip t1 (VDI 2852) при nmax 11 000 rpm [с]: 4.7
• Точность позиционирования (X / Y / Z) [мм]: 0.006
• Повторяемость (A / B) [мм]: < 0.0025
• Размер стола / паллеты [мм]: до Ø 1 400 / 1 250 x 1 000
• Макс. масса детали [кг]: до 3 600 (стол / паллета / сменщик паллет) — опция
• Макс. длина инструмента [мм]: 500 / 900 (опция)
• Вместимость инструментального магазина: до 408 гнёзд
• Готовность к автоматизации: сменщик паллет, хранилище паллет, роботизированные системы GROB (GMR)
