Роботизированная ячейка для загрузки RPL-30KG

для палетированиядля производствадля станков

Обзор

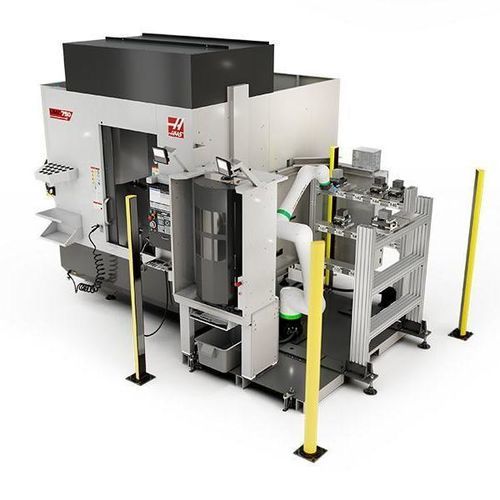

Роботизированная система загрузки паллет Haas RPL-30KG включает робот Haas с грузоподъемностью 30 кг, загрузочную станцию, световую завесу*, стеллаж для паллет и 3 паллеты с нулевой точкой (расширяемо до 15 паллет). Включает опцию Zero Point Ready, auto window и remote jog handle при покупке с станком. При отдельной покупке требуется опция Zero Point Ready, auto window и remote jog handle.

Ключевые особенности

• Комплексная конструкция для паллетированных обрабатывающих ячеек
• Plug-and-play интеграция с UMC и VMC через управление Haas
• Настройка и управление непосредственно через пульт управления Haas
• Двойная система нулевой точки для жесткого и повторяемого зажима паллет
• Включает загрузочную станцию, стеллаж и 3 паллеты с нулевой точкой (расширяемые)
• Расширяемо до 15 паллет; опциональный второй стеллаж расширяет до 30 паллет

Примечания

• Двойная система нулевой точки требует минимального давления воздуха 100 psi (6.9 bar), подаваемого станком.
• Роботы Haas имеют полную двухлетнюю гарантию.
• *В регионах, требующих соответствия CE, вместо световой завесы устанавливается защитный забор.

Важно

• Суммарный вес сборки захвата и детали не должен превышать номинальную грузоподъемность робота. Превышение номинала негативно повлияет на кинематику и безопасность.

Наличие
Доступно для заказа, ориентировочная поставка — май 2026 г.

Характеристики / Технические характеристики

• Оси: Controlled Axes: 6
• Вместимость: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Система Zero Point: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Движение: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Скорости: Max Speed: 78.7 ips / 2,000 mm/s
• Общие: Mounting Method: Pedestal Mount
• Габариты - доставка: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
