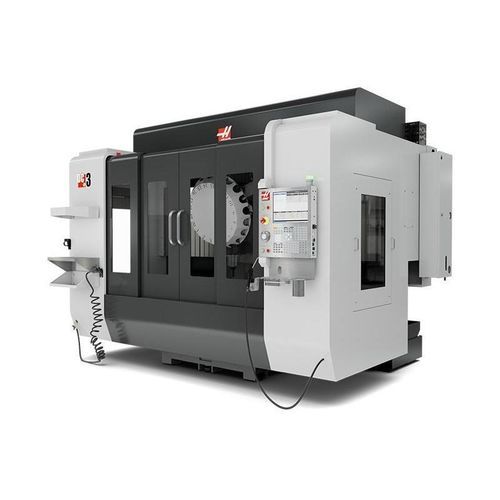

Обрабатывающий центр 3 оси DC-3/40

вертикальныйдля авиационно-космической промышленностидля крупногабаритных деталей

Обзор
DC-3/40 — портальный центр сверления/резьбонарезания с ходом по X 78,7 in / 2000 mm, предназначенный для длинных узких деталей и плотных производственных конфигураций. Портальная шпиндельная головка перемещается по осям X и Z, стол перемещается по Y и полностью опирается по длине для обработки больших нагрузок. Машина укомплектована шпинделем CT40 10 000 об/мин и быстродействующей турелью для 20 инструментов. Доступны опциональные шпиндели 12 000 об/мин или 15 000 об/мин.

Применение
Подходит для строительной, автомобильной и авиационной отраслей; способен обрабатывать детали длиной более 2 м и шириной до 0,5 м, включая длинные экструзии, стальные каналы, уголки и трубы.

Ключевые характеристики

• Ход по X 78,7 in / 2000 mm для длинных деталей и плотных конфигураций
• Шпиндель CT40 10 000 об/мин (опции 12 000 или 15 000 об/мин)
• Быстродействующий турельный сменник инструмента, вместимость 20 инструментов
• Выпуск стружки сзади и промывка спереди для эффективного удаления стружки

Описание машины
Портальная шпиндельная головка перемещается в X и Z; стол перемещается в Y и полностью поддержан по длине для работы с повышенными нагрузками. Турельный сменник и опциональные высокоскоростные шпиндели сокращают время цикла в условиях массового производства.

Ходы / Размеры (выборочно)
X ось: 78,70 in / 2000 mm
Y ось: 19,70 in / 500 mm
Z ось: 11,80 in / 300 mm
От носка шпинделя до стола (~ макс): 17,7 in / 450 mm
От носка шпинделя до стола (~ мин): 5,9 in / 150 mm

Шпиндель (выборочно)
Макс мощность: 15,0 hp / 11,2 kW
Макс скорость: 10000 rpm (12k или 15k опционально)
Макс крутящий момент: 52,0 ft-lbf @ 3000 rpm / 70,5 Nm @ 3000 rpm
Привод: Inline Direct-Drive
Конус: CT40
Смазка подшипников: Упакованный в жире
Охлаждение: Жидкостное

Стол (выборочно)
Длина: 82,7 in / 2100 mm
Ширина: 19,7 in / 500 mm
Ширина T-образного паза: 0,630 in / 16 mm
Расстояние между центрами T-пазов: 3,94 in / 100 mm
Число стандартных T-пазов: 5
Макс нагрузка на стол (равномерно распределенная): 1323 lb / 600 kg

Скорости подачи
Макс резание: 1100 ipm / 27,9 m/min
Быстр. X: 1200 ipm / 30,5 m/min
Быстр. Y: 1400 ipm / 35,6 m/min
Быстр. Z: 1400 ipm / 35,6 m/min

Сменщик инструментов (выборочно)
Тип: Турель
Вместимость: 20 инструментов
Макс диаметр инструмента (полный)**: 4,3 in / 110 mm
Макс диаметр инструмента, большой (соседний слот пустой)**: 6,3 in / 160 mm
Макс длина инструмента (от контрольной линии): 7,90 in / 200 mm
Макс вес инструмента: 11,0 lb / 5,0 kg
Инструмент-к-инструменту (сред): 1,50 s
Чип-к-чипу (сред): 2,50 s

Резьбонарезание
Макс скорость резьбонарезания: 5000 rpm

Общее / Коммунальные требования
Емкость охлаждающей жидкости: 66 gal / 250 L
Требуемый воздух: 4 scfm @ 100 psi / 113.0 L/min @ 6.9 bar
Встроенный воздушный шланг: 3/8 in
Мин. давление воздуха: 80 psi / 5.5 bar

Примечания
* Все указанные характеристики относятся к стандартной конфигурации машины. Опциональное оборудование может изменить характеристики машины. Опциональные высокопроизводительные шпиндели могут иметь иные требования к мощности. ** Опциональные сменщики инструментов могут иметь другие максимальные размеры инструментов; сверхбольшие инструменты могут требовать соседних пустых гнезд.

Технические характеристики

• Модель: DC-3/40
• Тип машины: Портальный центр сверления/резьбонарезания, 3 оси (портальная головка X/Z, стол Y)
• Ход X: 78,7 in / 2000 mm
• Ход Y: 19,7 in / 500 mm
• Ход Z: 11,8 in / 300 mm
• Стандартный шпиндель: 10 000 rpm, CT40 (12k и 15k опции)
• Мощность шпинделя (макс): 15,0 hp / 11,2 kW
• Сменщик инструментов: Турель, 20 инструментов
• Размер стола (Д×Ш): 82,7 in × 19,7 in / 2100 mm × 500 mm
• Макс вес на столе (равномерно): 1323 lb / 600 kg
• Макс подача при резке: 1100 ipm / 27,9 m/min
• Быстроподъёмы (X/Y/Z): 1200 / 1400 / 1400 ipm
• Емкость охлаждающей жидкости: 66 gal / 250 L
• Требование по воздуху: 4 scfm @ 100 psi
• Стандартные функции: задняя выгрузка стружки с фронтальной промывкой, полностью поддерживаемое портальное перемещение стола
