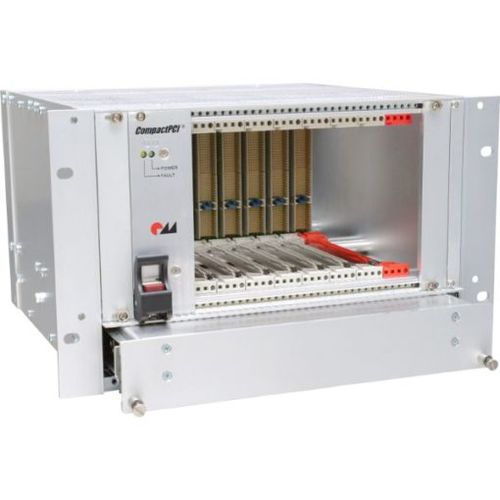

Рамка для системных плат для аэронавтики CompactPCI

настольная3 посадочных места4 посадочных места

CompactPCI - это стандарт компьютерной шины для промышленных вычислений, использующий разъем типа Eurocard в сочетании с PCI-сигнализацией и протоколами. Платы cPCI выпускаются в вариантах 3U и 6U и обычно соединяются между собой через пассивную объединительную панель. Назначение контактов разъема стандартизировано PICMG, что позволяет использовать восемь плат в сегменте PCI с несколькими сегментами шины при использовании активных мостов. В отличие от оригинальных решений Eurocard, таких как VME, в которых используются разъемы с шагом контактов 0,1 дюйма (2,54 мм), в платах CompactPCI используются метрические разъемы с шагом контактов 2 миллиметра, разработанные по стандарту IEC 1076. платы 3U имеют 110-контактный разъем (J1), через который передаются 32-битные сигналы шины PCI, и дополнительный 110-контактный разъем (J2), через который передаются либо пользовательские входы/выходы с доступом сзади, либо верхние 32 бита 64-битной шины PCI. платы 6U имеют идентичный J1, J2, который всегда используется для 64-битной шины PCI, а также разъемы J3, J4 и J5 для различных вариантов использования либо в качестве пользовательских входов/выходов, либо для передачи определенных сигналов, таких как сигналы телефонии и/или Ethernet. Горячее подключение является одной из поддерживаемых функций CompactPCI. Некоторые контакты немного длиннее, чтобы обеспечить надлежащее заземление при установке и извлечении устройств. Системные платформы Hartmann CompactPCI представляют собой интеллектуальные и практичные решения для упаковки высокопроизводительных процессоров. Предлагаются модели для установки в 19-дюймовую стойку и настольные модели для вертикального и горизонтального монтажа плат. Все системы разработаны с улучшенными характеристиками ЭМС и соответствуют стандартам IEEE 1101.1, 1101.10/11 и IEC 60297-3-101, -102 и -103.
