Ангар для самолета 2283 Multi-Bay

временныйоткрытыйдля аэропорта

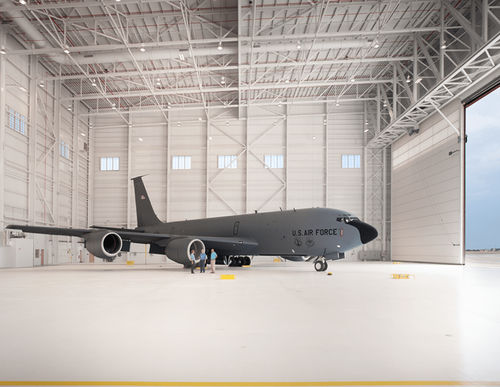

Компания Butler Heavy Structures спроектировала и поставила конструкционную сталь и облицовочные системы для этого массивного многоярусного ангара для недавно созданного Центра поддержки ВВС (AFSC) на базе ВВС Тинкер. Многосекционный ангар представляет собой двухсекционный ангар шириной 444 фута x 196 футов глубиной с двумя носовыми доками глубиной 44 фута и дверным проемом 428 футов. Конструкция поддерживает пятисекционные тканевые ворота Megadoor® с вертикальным подъемом, высота проема составляет 65 футов для хвостовых секций самолета и 49 футов до створок над крыльями. Многосекционный ангар рассчитан на размещение до двух танкеров KC-46A и еще одного в односекционном ангаре. Односекционный ангар имеет ширину 239 футов и глубину около 230 футов с хвостовым проемом шириной 218 футов и высотой 65 футов для еще одного Megadoor® на торцевой стене здания. Два ангара разделены 4" огнестойкой изолированной панелью ThermalSafe®. В ангаре также имеется двухэтажное офисное строение, которое добавляет около 6 850 кв. футов площади второго этажа. Крыша покрыта металлической кровлей со стоячим фальцем с 3-дюймовой изоляцией с уклоном ½:12 и спроектирована в соответствии с критериями FM 1-90. Стены облицованы 2-дюймовыми теплоизолированными сэндвич-панелями CF-42 двух цветов по индивидуальному заказу. Объект прошел сертификацию LEED® Silver.
