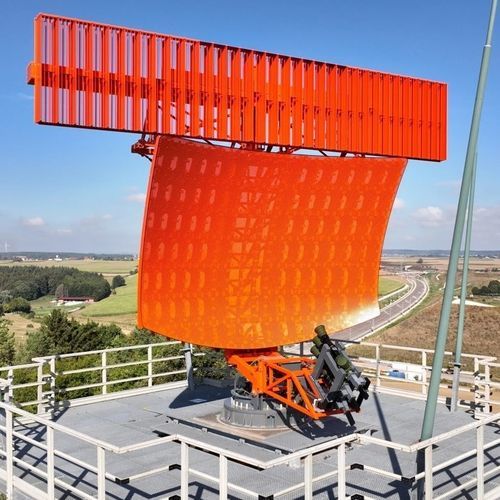

Первичный радар ASR-NG

вторичныйдля ведения наблюдениядля приближения

Задача
Поставщики услуг воздушной навигации должны обеспечивать полную ситуационную осведомлённость для безопасного управления воздушным движением при различных типах воздушных судов и условиях эксплуатации. Требуется надёжное обнаружение и сопровождение некооперативных целей, беспилотных систем и работа в условиях влияния ветроэлектростанций и помех (например, 4G/LTE).

Наше решение
ASR‑NG от HENSOLDT — модульный, масштабируемый 3D S‑диапазон твердотельный радар воздушного наблюдения и сенсор для подходного контроля, обеспечивающий первичное и вторичное наблюдение (PSR и SSR) для региональных и международных аэропортов. Система реализует полностью цифровое доплеровское обнаружение и сопровождение с параллельной обработкой трёх лучей и электронной формировкой луча. Трёхрожковая антенна обеспечивает 3D‑обнаружение целей в PSR и измерение высоты некооперативных целей.

Функции

• Ситуационная осведомлённость:
  • Динамическая компенсация помех (clutter)
  • Автоматическая коррекция влияния ветропарков
  • 3D‑информация по высоте через третий PSR‑луч
  • Увеличенная дальность PSR до 120 NM
• Наблюдение:
  • Первичный S‑диапазонный радар с реализованным резервированием и отказоустойчивостью
  • Двойной резервированный монопульс
  • Интегрированный вторичный радиолокационный обзор (SSR)
  • Опционально IFF Mode 5
• Надёжность и эксплуатация:
  • Удалённый мониторинг и управление
  • Снижение объёмов планового обслуживания
  • Программа продления сроков службы
  • Высокая эксплуатационная готовность

Преимущества

• Обнаружение и сопровождение от сверхлёгких до сверхзвуковых самолётов
• Покрытие скоростей без «слепых» зон между 0 и 1 200 узлами
• Улучшенное обнаружение, разрешение и сопровождение за счёт параллельной обработки трёх лучей и электронной формировке луча
• Дальности обнаружения до 120 NM и покрытие высот до 50 000 ft
• 3D‑информация по высоте для некооперативных целей
• Доказанная эффективность в снижении влияния ветропарков
• Выбор из четырёх частотных опций

Технические характеристики

• Модель: ASR‑NG
• Радарный диапазон: S‑band много‑лучевой 3D твердотельный
• Первичное и вторичное наблюдение: PSR и SSR
• Трёхрожковая антенная схема обеспечивает 3D‑обнаружение целей в PSR
• Измерение высоты некооперативных целей (третий PSR‑луч)
• Обработка: полностью цифровое доплеровское обнаружение и сопровождение с параллельной обработкой трёх лучей и электронной формировкой
• Обработка помех: гибкая самообучающаяся оптимизация помех и площадки; динамическая компенсация помех
• Снижение влияния ветропарков: автоматическое, проверенное решение
• Дальность: PSR‑дальность обнаружения до 120 NM; покрытие высоты до 50 000 ft
• Скоростной диапазон: отсутствие слепых скоростей между 0 и 1 200 узлами
• Резервирование: реализованы механизмы отказоустойчивости и резервирования; двойной резервированный монопульс
• IFF: опционально IFF Mode 5
• Варианты развёртывания: гражданские и развёртываемые конфигурации
• Техническое обслуживание и поддержка: удалённый мониторинг и управление; снижение профилактического обслуживания; программа продления срока службы
• Соответствие: соответствует ICAO Annex 10 Volume III/IV и стандартам наблюдения EUROCONTROL
• Частотные опции: выбор из четырёх частот
