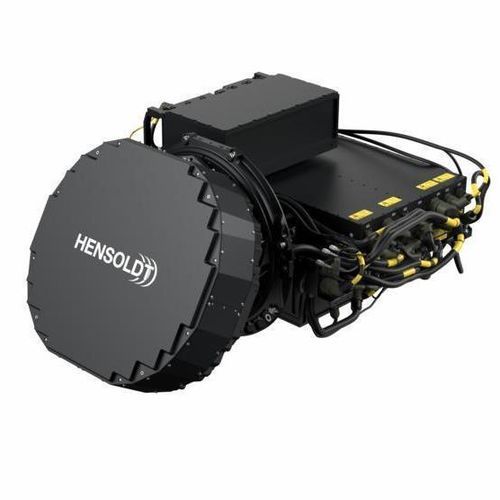

Радар для обнаружения ECRS Mk1

для самолета

Обзор
Истребитель Eurofighter Typhoon считается опорой многих ВВС в Европе и на Ближнем Востоке. Чтобы обеспечить долговечность и сохранить роль Typhoon как множителя силы, самолёт получает модернизацию возможностей, включая внедрение новой радиолокационной системы. Ранее Eurofighter использовали механически сканируемую (M-Scan) систему управления огнём. Однако последние достижения в производительности и масштабируемости электронных сканирующих радаров позволили внедрить технологию AESA (active electronically-scanned array) в этот истребитель.

Наше решение
В партнёрстве с Indra компания HENSOLDT разрабатывает усовершенствованный e-scan радар для Eurofighter Typhoon на базе элементов Captor-E/Mk0. Ключевые элементы — новый многоканальный приёмник и новые широкополосные передающе-приёмные модули (TRM), обеспечивающие улучшенные радиолокационные функции и расширенные возможности радиоэлектронной борьбы. Основные задачи в области РЛР — более точное распознавание и классификация целей, повышенная подвижность и дальнейшее улучшение мер электронной защиты (EPM). Функции РЭБ охватывают как новые средства электронной поддержки (ESM), так и возможности электронного воздействия (EA), расширяя основной сенсор Typhoon от классического истребительного радара до полноценной многофункциональной системы. Носовая часть Eurofighter больше, чем у всех сопоставимых истребителей, что позволяет установить значительно большую и, следовательно, более мощную антенну. Это, в сочетании с возможностью механического поворота антенны на больший угол обзора, увеличивает как зону обнаружения, так и поле зрения по сравнению с другими системами AESA.

Особенности

• Поле зрения: +/- 90°
• Очень высокая частотная подвижность
• Новые цифровые формы сигналов
• Более быстрое обнаружение и сопровождение нескольких целей
• Улучшенная эффективность сопровождения
• Повышенное обнаружение слабых сигналов
• Расширенное сопровождение ракет
• Сверхвысокое разрешение SAR-изображений
• Режимы «воздух-поверхность», включая GMTI и STAP
• Адаптированные функции электронной поддержки и электронного воздействия

Преимущества

• На 50% больше угловое покрытие по сравнению с традиционными AESA-радарами
• Широкая полоса пропускания
• Высокие возможности обнаружения
• Очень высокая эффективность обнаружения даже в условиях сильного загромождения и помех
• Возможность установки на все Eurofighter Typhoon, начиная с Tranche 2
• Встроенные функции РЭБ
• Путь модернизации для новых функций

Характеристики / технические спецификации

• Модель: ECRS Mk1 (Eurofighter Common Radar System)
• Технология: Active electronically-scanned array (AESA)
• Основные компоненты: многоканальный приёмник; широкополосные передающе-приёмные модули (TRM)
• Поле зрения: +/- 90°
• Частотная подвижность: очень высокая
• Формы сигналов: новые цифровые формы сигналов
• Сопровождение: более быстрое обнаружение и сопровождение нескольких целей; улучшенная производительность сопровождения
• Чувствительность: повышенное обнаружение слабых сигналов
• Поддержка ракет: расширенные возможности наведения ракет
• SAR: сверхвысокое разрешение SAR-изображений
• Режимы «воздух-поверхность»: GMTI и STAP
• Электронная война: интегрированные меры электронной поддержки (ESM) и электронного воздействия (EA)
• Установка: совместимо с Eurofighter Typhoon, начиная с Tranche 2
• Модернизация: путь обновления для новых функций и встроенных функций РЭБ
