Радар близости Kalaetron Attack

для обнаруженияавиационный

Обзор

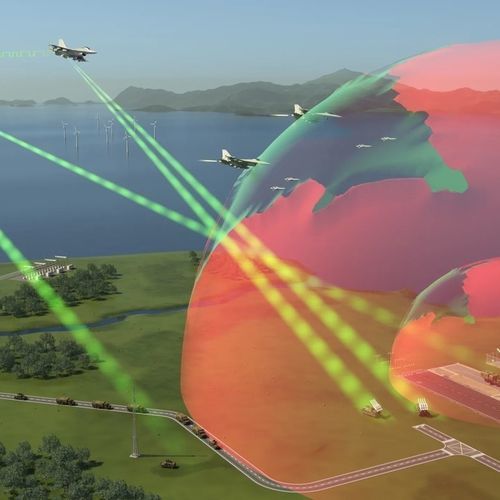

Опираясь на более чем 50-летний опыт в области электронных боевых средств, HENSOLDT разработала Kalaetron Attack как авиационную систему электронного воздействия (EA) в семействе систем самозащиты Kalaetron. Система на базе AESA и DRFM обеспечивает цифровое целеуказание и глушение сигналов, параллельное подавление более десяти угроз, управление из кабины, интеграцию с платформой и автономную работу. Функция 360° ESM пассивно обнаруживает и идентифицирует угрозы и сверяет их с бортовой библиотекой для оповещения экипажа.

Задача
Современные боевые системы широко используют электромагнитный спектр. Electronic Attack (EA) необходима для подавления, нарушения или обмана вражеских датчиков и связи, противодействия интегрированным системам ПВО (IADS) и обеспечения безопасной работы истребителей и авиаплатформ поддержки в конкурентной среде.

Наше решение
Kalaetron Attack предоставляет цифровую EA‑возможность с использованием технологий AESA и DRFM для гибкого многопрерывного глушения. Поддерживаются управление из кабины, интеграция с существующими интерфейсами самолёта, автономные режимы и непрерывный 360° пассивный ESM для обнаружения и идентификации угроз в реальном времени.

Особенности
EW AESA с усилителями на GaN

• Мгновенная многолучевая способность
• Быстрое временное мультиплексирование для нескольких угроз
• Режим Continuous Wave (CW) (100% рабочий цикл)
• Поддержка разных поляризаций
• Определение направления
• Широкое поле обзора
• Стабилизация луча для манёвренного полёта

Digital Radio Frequency Memory (DRFM)

• Встроенный EA‑процессор для управления миссией
• Генератор продвинутых методов глушения
• Широкая мгновенная полоса пропускания
• Интерфейс с бортовыми ESM‑системами
• Двухканальная работа
• Автономное или управляемое оператором глушение
• Потоковая передача импульсных и временных образцов

Spectrum Battle Management Suite (SBMS)

• Формирование библиотеки угроз
• Планирование миссии
• Интуитивный пользовательский интерфейс, ориентированный на карту
• Пост‑миссионный анализ
• Интегрированная функциональность ESM
• Открытая архитектура для интеграции

Преимущества

• Проверено в полётах
• Масштабируемая модульная архитектура
• Высокая EIRP обеспечивает дальний диапазон глушения
• ИИ‑поддержка идентификации и поражения нескольких целей
• Комбинируемые методы глушения
• Прогнозируемое отслеживание PRI
• Доказанное программное обеспечение для всех этапов миссии

Конфигурации
Kalaetron Attack доступен в трёх вариантах, адаптированных к профилю миссии:
Stand‑off jamming

• Дальнодействующее глушение за пределами зоны ведения огня (WEZ)
• Комбинированное глушение радиолокации и связи
• Программно‑определяемое, модульное и масштабируемое техническое решение
• Адаптируется под разные платформы
• Разработан в соответствии с требованиями НАТО и эксплуатационными требованиями

Escort jamming

• Достижение доминирования в спектре на требуемом удалении
• Подвесной (pod) или интегрированный вариант
• Защита своих сил от систем ПВО противника
• Подавление или деградация электромагнитных возможностей противника
• Комбинированное решение для применения ESM и ECM

Stand‑in jamming

• Обеспечение операций в непосредственной близости от вражеских систем ПВО
• Дополнение бортовых решений глушения
• Упреждающие EW‑меры против угроз на поле боя
• Программно‑определяемое, модульное и масштабируемое решение

Технические характеристики / спецификации

• Наименование продукта: Kalaetron Attack
• Производитель / марка: HENSOLDT
• Архитектура: AESA‑базированный EW front‑end в сочетании с DRFM‑обработкой
• Технология усилителя: GaN‑полупроводниковые усилители
• Многолучевая способность и широкая мгновенная полоса
• Функция CW (100% рабочий цикл) и широкая мгновенная полоса
• Определение направления и широкое поле обзора с стабилизацией луча для манёвренного полёта
• Функции DRFM: EA‑процессор, генераторы продвинутого глушения, двухканальная работа, потоковая передача импульсных/временных данных
• Функции SBMS: генерация библиотеки угроз, планирование миссий, картографический UI, пост‑миссионный анализ, интегрированный ESM, открытая архитектура
• Режимы работы: автономное или оператор‑контролируемое глушение
• Одновременное поражение: способность глушить более десяти угроз одновременно
• ESM: 360° пассивное обнаружение и идентификация с библиотечным сопоставлением
• Интеграция платформы: контроль из кабины и интерфейсы для интеграции с существующими бортовыми системами
