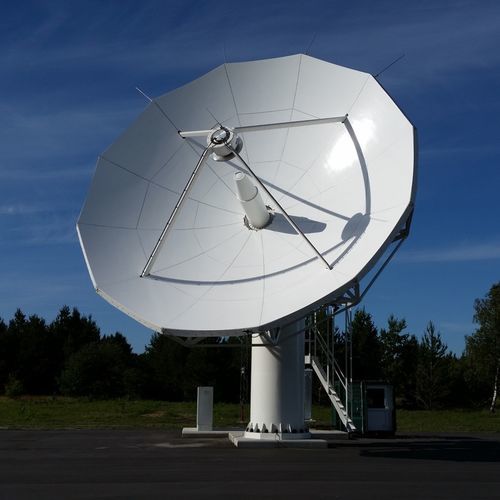

Наземная антенна LM09

VHFспутниковаягибкая

Антенны Limited Motion (LM) компании HITEC - это неприхотливые в обслуживании и перспективные антенные системы, доступные в различных диаметрах от 6 до 13 м, разработанные для прочной, надежной и высокопроизводительной работы в геостационарных приложениях. Антенны LM могут использовать различные системы питания и работать на различных частотах, в зависимости от области применения. Рефлектор диаметром 9,0 м с двойной формой Кассегрена, обеспечивающей высокую эффективность, изготовлен из прецизионно склеенных алюминиевых панелей. Резервная конструкция состоит из алюминиевых каркасных ферм, усиленных структурным пленумом. Такая конфигурация обеспечивает оптимальную жесткость и точность поверхности при собственном весе и воздействии окружающей среды и может вмещать дополнительную систему антиобледенения. Антенный узел имеет большие внутренние размеры (Ш х В х Г: 1,7 м х 1,5 м х 1,1 м) и позволяет разместить до 30 единиц 19" стоек и установить все конвертеры и мощные усилители непосредственно рядом с фидом. Легкий доступ к оборудованию обеспечивается благодаря большому проему, закрытому рольставнями. Установка LM-09 оснащена блоком управления антенной HACU-1000 компании HITEC Luxembourg, обеспечивающим базовую функциональность программного трека. В зависимости от требований заказчика и установленного радиочастотного оборудования может быть установлена версия блока управления HITEC Luxembourg ACU с функцией пошагового трека или моноимпульса. Все наземные антенные системы для спутников, разработанные и произведенные компанией HITEC Luxembourg, не содержат ITAR и могут быть поставлены "под ключ".
