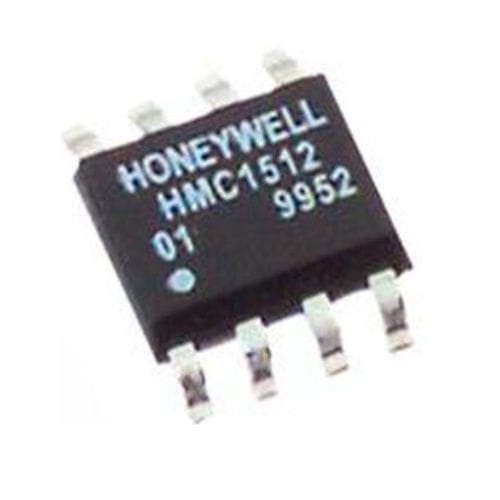

Линейный датчик положения HMC series

угловойбесконтактныймагнитный

Датчики Honeywell HMC1501 и HMC1512 представляют собой компактные датчики для поверхностного монтажа, предназначенные для измерения линейного, углового или вращательного перемещения в магнитных насыщающих полях. Датчик HMC1501 оснащён одиночным мостом Уитстона, работающим в режиме насыщения, который формирует выходной сигнал напряжения в зависимости от направления магнитного потока, тогда как датчик HMC1512 использует два мостовых элемента для расширения углового диапазона измерения. Оба датчика представляют собой экономичные и компактные решения для массовых OEM-приложений, таких как определение положения, измерение скорости вращения и угла поворота, а также бесконтактные прецизионные измерения. Благодаря использованию технологии анизотропного магнитосопротивления (AMR) компании Honeywell эти датчики обеспечивают разрешение с точностью до долей градуса и долей миллиметра, допускают значительные зазоры между магнитом и датчиком и обладают более высокой устойчивостью к ударам и вибрациям по сравнению с аналогами на основе эффекта Холла. Технические характеристики Рабочие параметры Особенности 4-элементные мосты Уитстона Абсолютное измерение Поставляются в упаковке «лента и катушка» Эффективный линейный диапазон Датчики для поверхностного монтажа Широкий угловой диапазон Температурный коэффициент смещения моста ±100 ppm/°C (типичное значение) (температурный диапазон TA: от -40 °C до +125 °C) (HMC1501 и HMC1512) Температурный коэффициент сопротивления моста 2800 ppm/°C (типичное значение) (Vb = 5 В, TA = от -40 °C до +125 °C) (HMC1501 и HMC1512) Температурный коэффициент чувствительности -3200 ppm/°C (типичное значение) (Vb = 5 В, TA = от -40 °C до +125 °C) (HMC1501 и HMC1512) Погрешность гистерезиса 0,017° (типичное значение) (поле > 80 Ое, Vb = 5 В) (HMC1501 и HMC1512) 30 мкВ (типичное значение) (поле > 80 Ое, Vb = 5 В) (HMC1501 и HMC1512) Плотность шума 100 нВ/√Гц (типичное значение) (при 1 Гц, Vb = 5 вольт) (HMC1501) 70 нВ/√Гц (типичное значение) (при 1 Гц, Vb = 5 вольт) (HMC1512) Смещение моста 0 мВ/В (типичное значение) (поле = 80 Ое) (HMC1512, мост A) 0 мВ/В (типичное значение) (поле = 80 Ое) (HMC1512, мост B) 3 мВ/В (типичное значение) (поле = 80 Ое) (HMC1501) ±7 мВ/В (поле = 80 Ое) (HMC1501)
