FAA AC 150/5390-2 Руководство по проектированию вертодромов
FAA Engineering Brief 67
Транспорт Канады TP14371, AGA 7.17
Приложение 14 ИКАО, том II

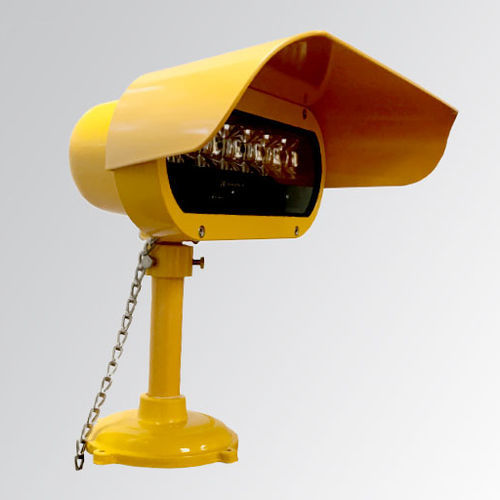

SIGNET - это литой модульный алюминиевый светодиодный светильник, который будет использоваться на вертолетных площадках и в хелипортах для заливающего освещения зоны окончательного подхода и взлета (FATO) и зоны касания и подъема (TLOF) за пределами периметра, для освещения любых препятствий и зоны посадки. Светильник обеспечивает широкий луч 80° на 10° по вертикали, что сводит к минимуму любые блики.
Примечание: FAA не оценивало эффективность прожекторов для визуального обнаружения вертолетной площадки. Однако, если окружающий свет недостаточно освещает разметку для ночных операций, используйте прожекторы для освещения TLOF, FATO и/или зоны парковки. Тем не менее, позаботьтесь о том, чтобы прожекторы располагались вдали от TLOF, FATO, зоны безопасности, поверхностей подхода/отхода и переходных поверхностей, и убедитесь, что прожекторы и связанное с ними оборудование не представляют опасности для препятствий. Направьте прожекторы вниз, чтобы обеспечить достаточное освещение поверхности.
Особенности:
Легкая алюминиевая конструкция
Универсальный вход переменного тока: 100-265 В переменного тока 50/60 Гц,
Пиковая интенсивность луча более 7000 кандел
гарантия 2 года
Стандартизированный светодиодный модуль
Высокоэффективные светодиодные драйверы
Температура:
Светильники должны обеспечивать заданные характеристики при следующих условиях окружающей среды:
Эксплуатация: воздействие любой температуры от -40 градусов по Фаренгейту (F) (-40 градусов по Цельсию (C)) до 131 градуса F (55 градусов C).
Хранение/перевозка: воздействие любой температуры от -67 градусов F (-55 градусов C) до 131 градуса F (55 градусов C).
Температурный шок. Воздействие на горячий светильник струей холодной воды.
---
