Коннектор PCB HGM

для летательного аппаратаSocketпрямой

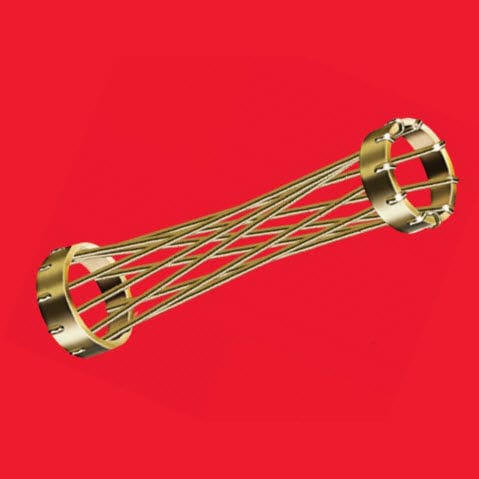

Контакт HYPERBOLOID представляет собой усовершенствованную конструкцию, которая удовлетворяет требованиям к рабочим характеристикам, ранее считавшимся невозможным. Радикально отличающийся по концепции, он используется в разъемах с самыми высокими стандартами производительности. Отличительной особенностью гнезда HYPERBOLOID является гиперболоидная муфта, выполненная из прямых проводов, натянутых под углом к продольной оси. Вид сбоку видна кривая, дефинированная рядом коротких прямых сегментов, представляющих собой касательные к точкам гиперболической кривой. Эта геометрия позволяет получить образец, окружность которого уменьшается при взгляде на него со стороны входа. Он начинается с диаметра, превышающего диаметр приемного штифта, и меньше этого диаметра в центре. Когда штифт вставляется в эту втулку, провода растягиваются, хорошо в пределах эластичности, чтобы вместить его. При этом провода обматываются вокруг штифта, образуя несколько непрерывных траекторий контакта линии. Рисунок ниже поможет в визуализации.
