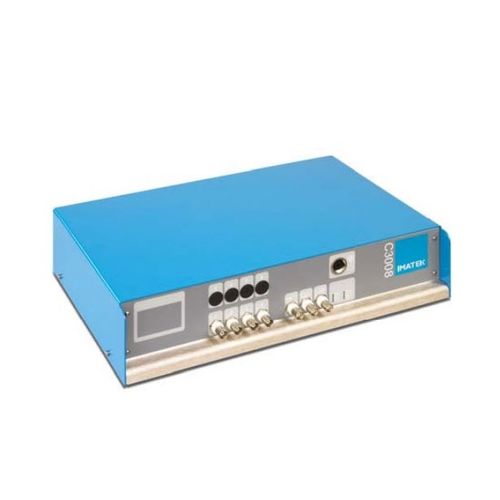

Система сбора данных скорости C3008

для авиакосмического применения16 каналоввысокой скорости

Системы сбора данных Imatek основаны на контроллере C3008 и ПК с программным обеспечением ImpAcqt. Это система общего назначения для анализа результатов высокоскоростных испытаний, таких как ударные испытания и высокоскоростные сервогидравлические испытания. Ключевые особенности: Аналоговые каналы: 4 в стандартной комплектации, 16 опционально. Все каналы оцифровываются одновременно с максимальной частотой дискретизации Цифровой канал: Четырехканальный кодированный вход в дополнение к аналоговым каналам Резолюция: 16-битный (1 из 65536), без пропущенных кодов Выборочная ставка: 3 000 000 образцов в секунду (максимум) Глубина пробы: до 50 000 образцов на канал Получение: Входной диапазон ?10V, ?5V, ?2.5V, ?1.25V программное обеспечение выбирается Входной режим: Дифференциальный, двухполярный или однополярный, выбранный для каждого канала. Полоса пропускания: 1,5 МГц Сигнал к шуму: <2-битный системный шум Ошибка получения: ?0.1% максимум Триггер: С помощью лазера для измерения скорости, внешнего TTL триггера, аналоговых каналов (уровень триггера настраивается). Восходящий/падающий край. Предварительное срабатывание от 0% до 100%. Выход триггера. Синхронизация: Измерение скорости по времени полета, разрешение 20нс Цифровой вход: 26-канальный оптоизолированный вход Цифровой выход: 18-канальный выход NPN, защита от короткого замыкания и перегрузки по току. Высокоскоростная камера: Выход запуска камеры и выход контроллера освещения для подключения к высокоскоростным видеосистемам. Подробности см. в отдельном техническом описании.
