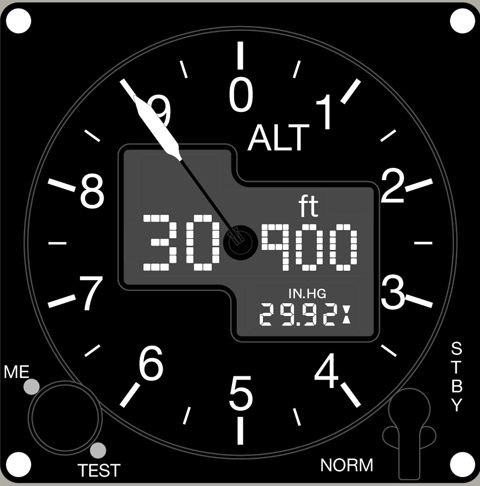

Высотометр аппаратура RVSM уступчивая способная на работать в само-воспринимать или режиме репитера. В конфигурации контроля, он может работать в само-воспринимать (положение боевой готовности) или режиме репитера (нормальный) как выбранном оператором.
В конфигурации монитора, высотометр работает исключительно в само-воспринимая режиме, обрабатывая статическое давление, барометрический, и коэффициента коррекции PSI входных данных вычислить и показать baro-исправленные данные по высоты (Hbc) и номера регулировки альтиметра (ASN). В режиме репитера, он показывает ASN и Hbc вычислило от данных по высоты давления (лошадиной силы) получило от высотноскоростного централа IS&S 9B-81010-3 цифров (DADC) через интерфейс ARINC 429.
Высотометр обеспечивает преданные цифровые дисплеи Hbc и ASN и аналоговое представление Hbc используя жидкокристаллический дисплей (LCD) и E/M контролировали указатель. Высоту можно показать в метрах (m) или ноги (ft) и ASN можно показать в миллибарах (MB) или дюймы ртути (IN.HG) как выбрано оператором. LCD обеспечен с высокой интенсивностью освещая контржурным светом для пользы дневного времени и низкоуровневого белого освещения для просмотра nighttime.
---
