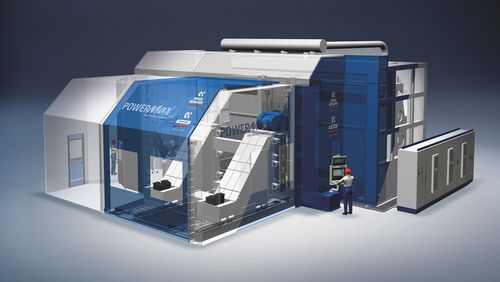

3 линейные оси PowerMax перемещаются вдоль параллельных комплектов линейных направляющих и оптических линеек, установленных на термически симметричных опорах, с приводом от высокомоментных, высокомощных спаренных мотор-редукторов, управляемых с помощью ЧПУ Siemens, Fanuc или Heidenhain. Тот же подход был применен к осям C и A.
Такой выбор конструкции обеспечивает PowerMax превосходную статическую и динамическую точность позиционирования при высоких скоростях и ускорениях в рабочей зоне для поддержания постоянной скорости удаления стружки в процессе фрезерования.
Конструкция обеспечивает PowerMax превосходную статическую и динамическую точность позиционирования на высоких скоростях и ускорениях в рабочем диапазоне для постоянной скорости удаления стружки в процессе фрезерования.
Кинематическая конфигурация частично перевернута
Фрезерная головка движется:
- горизонтально по X с колонной
- вертикально по Y внутри колонны
Фрезеруемая деталь движется горизонтально по оси Z на столе-спутнике.
В 6-осевой версии стол-спутник заменен подвижным поворотным столом.
Преимущества
Техническая реализация
Изготовление деталей из алюминия и титана сложной геометрии
Качество
Жесткие допуски и чистовая обработка поверхности по всему рабочему объему
Производственный потенциал
Большой объем фрезерования
Производительность
Уменьшение времени обработки
Высокая рентабельность инвестиций / низкая TCO
Низкие капиталовложения и низкие эксплуатационные расходы
