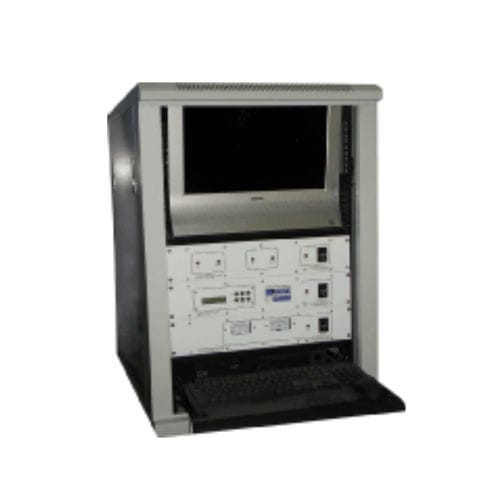

GCS-1200 - это портативная, автономная наземная станция управления, которая обеспечивает управление БПЛА, передачу данных и интерфейсы для системы слежения за антеннами ATPS-1200. GCS-1200 может отслеживать БПЛА на расстоянии до 100 км и включает в себя ПК, монитор отображения данных, интерфейс антенного драйвера, наземный приемник данных GCR-1300 и источники питания переменного/постоянного тока. Упрощенная эксплуатация и возможность установки на автомобили типа LandRover делают эту систему универсальной и проверенной в полевых условиях.
17-дюймовый ЖК-экран видеодисплея.
Установленная в стойку шина распределения питания.
Смонтированный в стойке наземный приемник данных с
декодером данных (см. отдельные
спецификации).
Система слежения за антенной в стойке
блок привода двигателя.
Портативный компьютер для обработки данных и карты перемещений
Дисплей
Станция кругового управления GCS-1200 состоит из портативного компьютера, 17-дюймового активно-матричного ЖК-дисплея, антенного постамента ATPS 1200 AZ/EL, тяжелого штатива IDT 1200 в сборе и контроллера постамента ATS-1200.
Прочная система была разработана для транспортировки в автомобиле типа HMMWV или Land Rover.
GCS-1200 разработана как портативная и недорогая альтернатива более крупной наземной станции управления GCS-2000. Она позволяет осуществлять БВР БПЛА на дальности до 100 км (в зависимости от выбора антенны и канала передачи данных). Питание осуществляется от портативной генераторной установки мощностью 1,5-2 кВА
генераторной установки. Для подъема и транспортировки предусмотрены пневматические зажимы. Система включает в себя приемник GCR-1300 для передачи данных. Частотные диапазоны от 1,2 ГГц до 2,4 ГГц. Также возможна работа в нескольких диапазонах.
Пьедестал ATP-1200 обеспечивает непрерывное покрытие 360' по азимуту и от -5 до +95 градусов по высоте. Для обеспечения безопасности предусмотрен переключатель Run/Safe.
---
