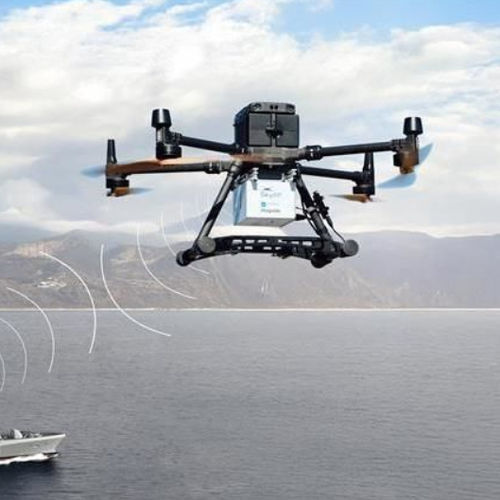

Тренажер для дрона SkyRF® Generator

для исследований и разработокFTD

Обзор
SkyRF® Generator — RPAS-основанный RF-генератор целей и сценариев, разработанный для создания воздушных виртуальных целей для испытаний и сертификации IFF (Identification Friend or Foe) и PSR (Primary Surveillance Radar). Он обеспечивает генерацию целей и моделирование сценариев на высоте, сокращая зависимость от сложных наземных установок и предоставляя гибкие конфигурации испытаний для измерений CNS (связь, навигация, наблюдение).

Ключевые характеристики

• Генерация целей и моделирование сценариев на высоте с использованием RPAS
• Моделирование SSR в режимах 1, 2, 3/A и C с функциями транспондера и опросчика
• Опциональный транспондерный модуль для поддержки Mode S и Mode 5
• Разработан для поддержки сертификации IFF в соответствии со стандартами AIMS (Mode 5)
• Конфигурируемая 360° динамическая цель для выравнивания PSR-датчиков
• Регулируемое RCS (эффективная площадь рассеяния), доплеровское смещение и дальность
• Моделирование ракетных и баллистических траекторий с настраиваемой скоростью, доплером и RCS
• Передача сигналов на RF-уровне для возможности обнаружения и сопровождения виртуальных целей радарами

Применения

• Сертификация систем IFF и тестирование в соответствии с Mode 5 / AIMS
• Выравнивание и проверка датчиков PSR (зоны касания, пересечения ВПП)
• Тестирование и валидация Combat Management System
• Испытания противобатарейных и противоракетных радаров с использованием смоделированных баллистических траекторий

Технические возможности (резюме)

• Поддерживаемые SSR-режимы: 1, 2, 3/A, C (функции транспондера и опросчика)
• Опциональный транспондер для моделирования Mode S и Mode 5
• Возможность Mode 5 для поддержки процессов сертификации IFF по AIMS
• Динамическая 360° генерация целей с настраиваемым доплером, RCS и дальностью для выравнивания PSR
• RF-уровневая симуляция целей с настраиваемой скоростью и доплеровскими характеристиками для испытаний по баллистическим траекториям

Технические спецификации

• Тип продукта: RPAS-основанный RF-генератор целей и сценариев (конфигурация SkyRF® Generator)
• Поддерживаемые SSR-режимы: Режимы 1, 2, 3/A, C; опционально Mode S и Mode 5 с транспондерным модулем
• Цель соответствия: моделирование Mode 5, предназначенное для поддержки сертификации IFF по AIMS
• Функции выравнивания PSR: 360° динамическая цель с настраиваемым доплером, RCS и дальностью
• Симуляция ракет/баллистики: настраиваемый RCS, доплеровское смещение и скорость вдоль реалистичных траекторий
• Выход сигнала: передачи на RF-уровне для обеспечения обнаружения и сопровождения виртуальных целей радарами
• Поставляемые материалы: брошюра продукта (PDF) и анимационное видео продукта доступны
