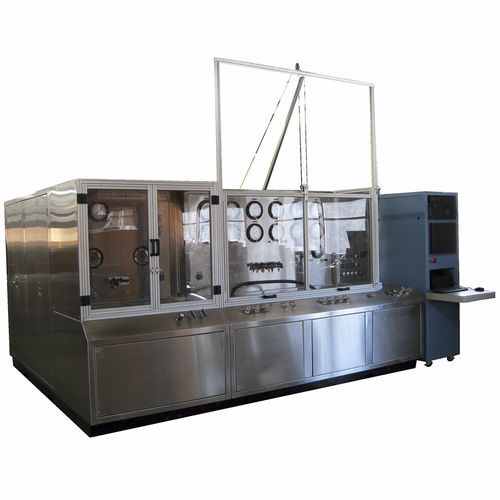

Испытательный стенд под давлением D39170

расходадля топливоподкачивающего насосаавтоматический

Испытательный стенд предназначен для проведения процедур с различными гидравлическими насосами, моторами и аксессуарами. Полностью закрытая секция привода слева оснащена двигателем постоянного тока мощностью 200 л.с. и двухступенчатой коробкой передач с диапазонами скоростей 0-5300 об/мин и 0-14150 об/мин. Для тестирования насосов доступен поток низкого давления (до 83 ГПМ), а для тестирования моторов - регенеративные возможности привода. Экранированная секция принадлежностей в центре может использоваться для тестирования различных компонентов, таких как клапаны/контроллеры. Электрическая система и 4-ходовой коллектор с соленоидным управлением позволяют автоматически запускать приводы. в обеих секциях испытательного стенда имеется питание 400 Гц. Источник гидравлической энергии (не изображен на фото) представляет собой выносной блок, оснащенный двигателем переменного тока мощностью 200 л.с. и поршневым насосом переменного объема (в дополнение к насосу/двигателю наддува). Этот контур способен подавать до 50 GPM при 6000 PSI или 80 GPM при примерно 3500 PSI. Фильтрация масла (3 микрона) и аккумулятор обеспечивают отсутствие загрязнений и импульсов в подаче масла. На консоли управления справа расположена компьютерная система и полнофункциональный пакет программного обеспечения для сбора данных (LabVIEW). Характеристики изделия Контур интенсификатора для проверки пробного давления (до 10 000 PSI) Автоматический контроль температуры Аналоговые манометры в дополнение к полному набору цифровых приборов Дополнительная информация ШИРИНА - 142 дюйма ГЛУБИНА - 120 дюймов ВЫСОТА - 78 дюймов ВЕС - Приблизительно 7000 фунтов. ЖИДКОСТЬ - MIL-H-5606 (красное масло) емкостью 250 гал
