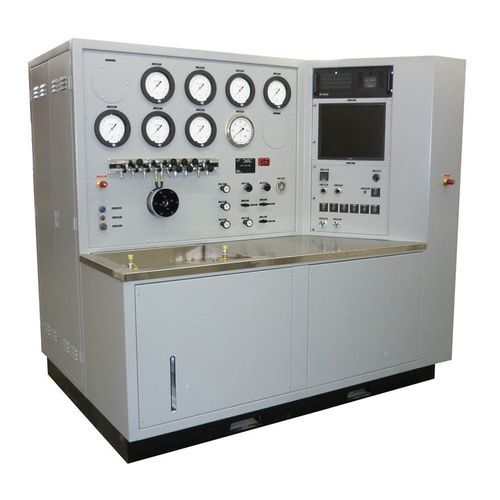

Испытательный стенд под давлением D39222

электрическийрасходатемпературы

Этот испытательный стенд предназначен для проверки и регулировки новых или капитально отремонтированных блоков управления подачей топлива (FCU) APU. Модель 39222 оснащена насосом, способным подавать 5 ГПМ при 50 PSI по стандарту MIL-PRF-7024 Тип 2 на тестируемый блок (UUT). Приводной двигатель мощностью 10 л.с. установлен в зоне раковины для привода UUT, двигатель полностью регулируется до 5400 об/мин. Модель 39222 оснащена компьютерной системой сбора данных с использованием оборудования National Instruments. Сигналы приборов, включая давление, расход жидкости, скорость привода, напряжение постоянного тока, омы постоянного тока, напряжение переменного тока, омы переменного тока и температуру жидкости, поступают в систему сбора данных. Специальное программное обеспечение считывает, отображает и строит графики необходимых параметров для выполнения процедур тестирования. Испытательный стенд включает в себя источник питания 115 В переменного тока 400 Гц с регулировкой напряжения для имитации питания самолета. Возможность считывания переменного напряжения и сопротивления включена в электрическую цепь и подается в систему сбора данных. В комплект электрической системы входит источник питания 30 В постоянного тока. Этот источник питания также имеет регулировку напряжения и возможность считывания постоянного напряжения и сопротивления, эти сигналы также подаются в систему сбора данных. Дополнительная информация ШИРИНА - 84 дюйма ГЛУБИНА - 60 дюймов ВЫСОТА - 78 дюймов ВЕС - Приблизительно 4000 фунтов. ЖИДКОСТЬ - MIL-PRF-7024 тип 2, емкость 30 галлонов МАКСИМАЛЬНОЕ ДАВЛЕНИЕ - 50 PSIG МАКС ПОТОК - 5 GPM ПРИВОДНОЙ ДВИГАТЕЛЬ - 10 Л.С. @ 5400 ОБ/МИН
