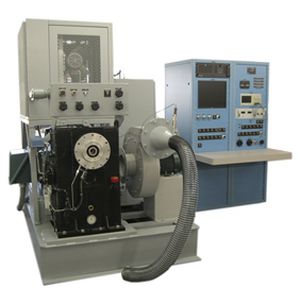

Этот испытательный стенд предназначен для тестирования новых или капитально отремонтированных генераторов переменного тока. Модель 39315 оснащена высокоскоростным редуктором и приводным двигателем мощностью 200 л.с. с частотно-регулируемым приводом для работы различных генераторов переменного тока на скорости до 12 000 об/мин. Редуктор оснащен автономным и самодостаточным пакетом смазки. Испытательный стенд состоит из двух секций, секции привода и испытательной консоли, что позволяет оператору управлять стендом с испытательной консоли, расположенной отдельно от секции привода
Модель 39315 оснащена компьютерной системой сбора данных с использованием оборудования National Instruments. Сигналы приборов, включая скорость и напряжение привода, подаются на аппаратуру сбора данных. Специальное программное обеспечение, разработанное в LabVIEW®, считывает, отображает и строит графики необходимых параметров для выполнения процедур испытания.
Испытательный стенд включает в себя автономный банк нагрузок, установленный на секции привода испытательного стенда. В число функций входят система контроля чередования фаз, регулируемая нагрузка с коэффициентом мощности и дисплей. Испытательный стенд способен выполнять 3-фазную нагрузку, 1-фазную нагрузку и регулировку коэффициента мощности. Максимальное значение 3-фазной нагрузки составляет 60 кВт, максимальное значение 1-фазной нагрузки - 30 кВт, а максимальная регулировка коэффициента мощности - 0,8.
Дополнительная информация
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ -
Ширина испытательной консоли: 45 дюймов
Глубина тестовой консоли: 32 дюйма
Высота тестовой консоли: 77 дюймов
Вес тестовой консоли: Приблизительно 1200 фунтов.
Ширина стойки привода: 56 дюймов
Глубина стойки привода: 82 дюйма
Высота стойки привода: 86 дюймов
Вес стойки привода: Приблизительно 5000 фунтов.
Максимальное давление в системе смазки: 30 PSIG
Максимальный расход смазки: 1 GPM
---
