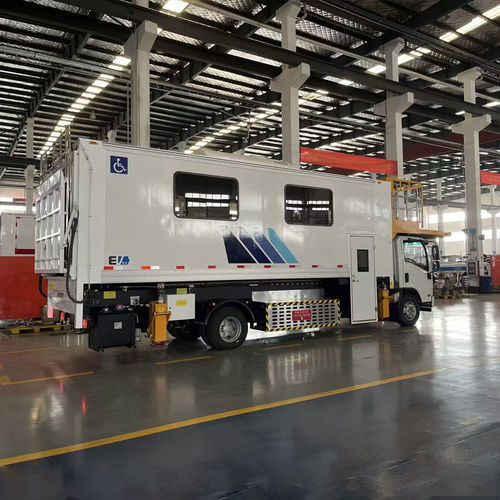

Самоходный амбулифт JSTY5100JCRE

с кондиционеромдля лиц с ограниченными возможностямидля аэропорта

Обзор
JSTY5100JCRE — электрический автомобильный ambulift для посадки/высадки пассажиров в аэропорту. Модифицирован на базе шасси Qingling второго класса, оснащён регулируемой рабочей платформой (телескопическая и задняя подъёмная секции) и энергоёмким аккумулятором на основе литий-железо-фосфатной (LiFePO4) технологии. Предназначен для наземного обслуживания широкого круга пассажирских самолётов (кроме Airbus A380).

Применимые типы воздушных судов

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• DC8
• IL-18
• IL-62
• MD11
• MD80
• Другие модели (кроме Airbus A380)

Ключевые характеристики

• Модель: JSTY5100JCRE
• Шасси: QL1101BEVEMMAY
• Габариты (Д×Ш×В): 9 700 × 2 400 × 3 770 мм
• Рабочая высота платформы: 2 200–6 000 мм (рабочий диапазон: мин. 2 250 мм, макс. 6 000 мм)
• Максимальная грузоподъёмность автомобиля: 3 500 кг
• Нагрузка фиксированной платформы: 1 500 кг
• Номинальная нагрузка телескопической платформы: 800 кг
• Нагрузка задней платформы: 500 кг
• Внутренние размеры кузова (Д×Ш×В): 6 570 × 2 200 × 2 100 мм
• Размеры фиксированной платформы (Д×Ш): 2 300 × 2 000 мм
• Расширение платформы: 0–600 мм
• Ход подъёма задней платформы: 0–1 500 мм
• Макс. скорость по дороге: 85 км/ч
• Эксплуатационная масса: 10 900 кг
• Колёсная база: 5 200 мм
• Минимальный дорожный просвет: 180 мм
• Тип батареи: литий-железо-фосфат (LiFePO4)
• Общая накопленная энергия: 162,28 кВт·ч
• Примерный запас хода: 340 км
• Время зарядки за цикл: ≈1,5 ч
• Режим зарядки: GB DC зарядный интерфейс (9 контактов)

Компоненты и силовая установка

• Двигатель привода: TZ370XS-LKM0851
• Контроллер двигателя: KTZ54X35S-LKC0851
• Контроллер шасси: VCU06
• Энергетический блок/модуль: L173TB2 / CB220
• Коробка передач: J5S75
• Гидравлический насос: CBN-F563-BFHL
• Цилиндры/исполнители: D160/145-1045, D40/30-600, D40/30-515, D40/30-1450, D90/50-345
• Шины: 245/70R17.5 18PR
• Аварийные насосы: электрический 800601632 / ручной PMO 50-s

Эксплуатационные замечания

• Предназначен для наземного обслуживания и помощи при посадке/высадке; перед использованием уточните совместимость с высотой дверей конкретного судна и разметкой на земле.
• Аккумулятор LiFePO4 (162,28 кВт·ч) — соблюдать рекомендации производителя по зарядке и хранению; типичное время зарядки ≈1,5 ч при использовании GB DC интерфейса.
• Проводите регулярные проверки гидравлических систем, исполнительных механизмов платформы и блокировок безопасности.
• Обучайте персонал процедурам выдвижения/убирания платформы, безопасному распределению нагрузки и действиям при аварийной работе насосов.
