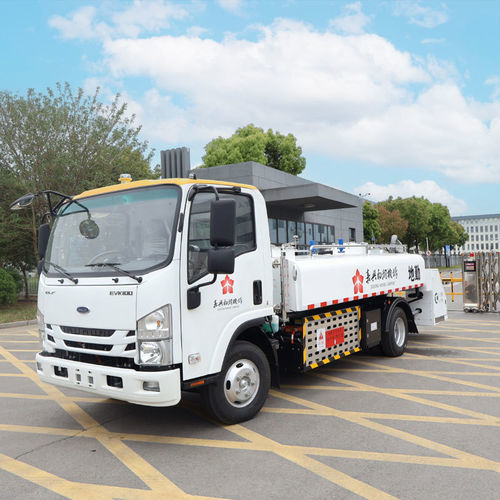

Самоходная машина для чистки туалетов JSTY5060GWSE

с расходомеромдля аэропорта

Обзор продукта
JSTY5060GWSE — специализированный аэропортовый автомобиль для сбора сточных вод самолетов, заполнения чистой водой и очистки ёмкостей, построенный на шасси Qingling QL1070BEVECHA2Y. Оснащён задней подъемной рабочей платформой, центральными большим объёмом баками для чистой и сточной воды, системой всасывания с вакуумным насосом и системой подачи воды с насосом для промывки.

Стандарты и ссылки

• IATA AHM 905 – Справочные материалы для оборудования поддержки станции гражданских воздушных судов
• IATA AHM 910 – Оборудование наземной поддержки аэропорта: основные требования
• IATA AHM 913 – Оборудование наземной поддержки аэропорта: основные требования по безопасности
• MH/T 6015-2014 – Автомобиль для сбора сточных вод самолёта
• Соответствующие стандарты GB/T для электромоторов, контроллеров, DC/DC-преобразователей, систем проводной зарядки и требований безопасности
• DB11/Z993-2013 – Техническая спецификация для систем удалённого обслуживания и управления электромобилями

Ключевые конфигурации и показатели

• Модель: JSTY5060GWSE (Aviation Lavatory Service Truck)
• Шасси: Qingling QL1070BEVECHA2Y
• Задняя подъемная рабочая платформа для доступа и обслуживания
• Система вакуумного всасывания сточных вод и насосная система подачи воды для очистки
• Объём чистой воды: 1900 л
• Объём бака сточных вод: 3600 л (с вакуумным насосом) / 3800 л (без вакуумного насоса)
• Объём циркуляционного бака: 200 л (с вакуумным насосом) / 0 л (без вакуумного насоса)
• Подача воды: 235 л/мин
• Давление подачи воды: 0,25–0,35 МПа
• Масса автомобиля: 4750 кг
• Габариты (Д×Ш×В): 6965 × 2300 × 2250 мм
• Максимальная скорость: 90 км/ч
• Запас хода: 315 км
• Общая энергия хранилища: 106,95 кВт·ч
• Высота подъёма рабочей платформы: 390–3100 мм

Применение
Предназначен для наземных служб аэропорта: всасывание сточных вод из туалетных баков самолётов, промывка и очистка баков, а также дозаправка чистой водой. Соответствует требованиям обслуживания в зоне перрона и интегрируется в операционные процедуры аэропорта.

Технические характеристики

• Модель приводного мотора: YTD060W23
• Контроллер приводного мотора: KTZ50X35S
• Модель моторного насоса: JSTY5060GQSE-1002002
• Контроллер моторного насоса: JSTY5060GQSE-1002001
• Модель сборки устройства накопления энергии: L173TB2 (106,95 кВт·ч)
• Данные по объёмам баков и производительности: см. раздел «Ключевые конфигурации и показатели»
• Диапазон подъёма рабочей платформы: 390–3100 мм
